iOS USB投屏教程

说明​

  • 本章节基于iOS USB版本 9.26.0进行编排的教程
  • 其中包括了代理模式投屏和蓝牙HID投屏
  • 如果不需要代理模式投屏，直接看蓝牙HID投屏即可

下载软件​

  • 下载地址网盘链接:资源区
  • 请到网盘iOS资源文件夹-USB版本文件夹，找到最新版本，例如 v9.26.0把整个文件夹都下载下来
  • 请到网盘iOS资源文件夹找到开发者镜像-DeveloperImage12.4-26.x.zip文件并且下载袭来

购买授权​

  • 可以通过官方或者代理商购买授权
  • 链接到手机后，在中控-授权中心，点击批量授权，左侧是设备ID，右侧是购买的卡号
  • USB 设备授权是用来跑脚本的，USB投屏授权 是投屏操作手机的，不要搞错了
  • 也可以通过官方的后台授权， https://uc.ieasyclick.com 中我的iOS设备-批量绑定授权， 然后在授权中心-刷新授权
  • 注意：授权操作可以在所有配置都完成后最后进行也可以

代理模式投屏​

解压并配置镜像​

  • 解压中控

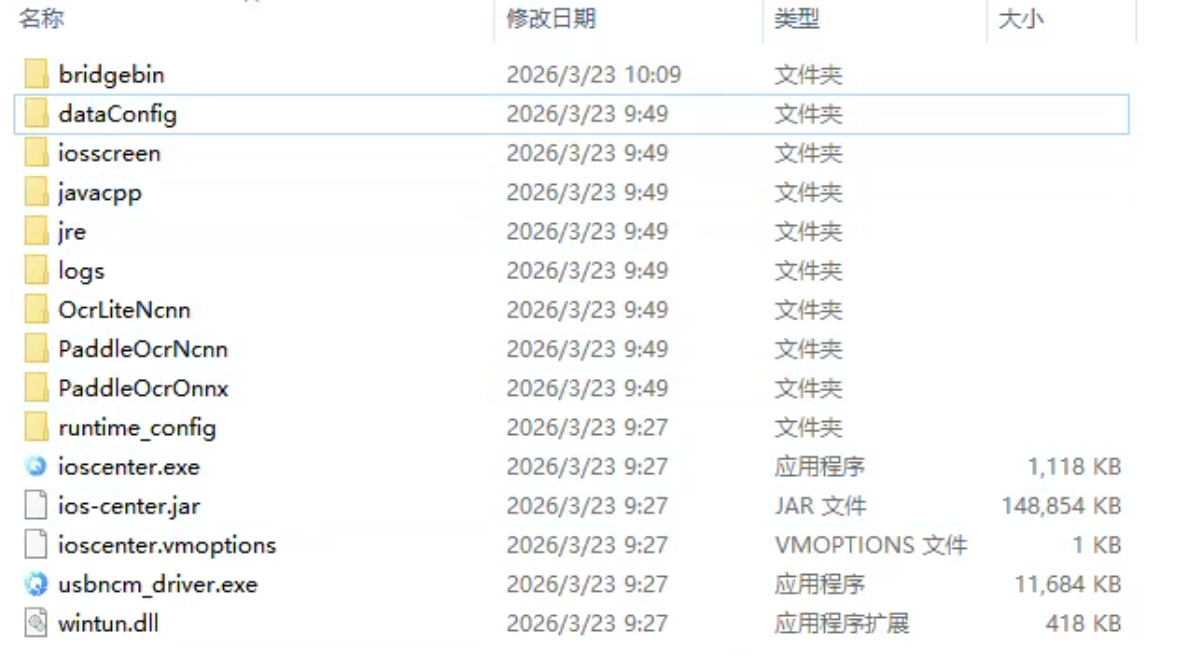

    • 下载后文件位于中控这个文件夹内，其中的ioscenter_windows-x64-9.26.0.zip就是Windows版本的中控+投屏软件（其他版本类似），鼠标右键解压一下

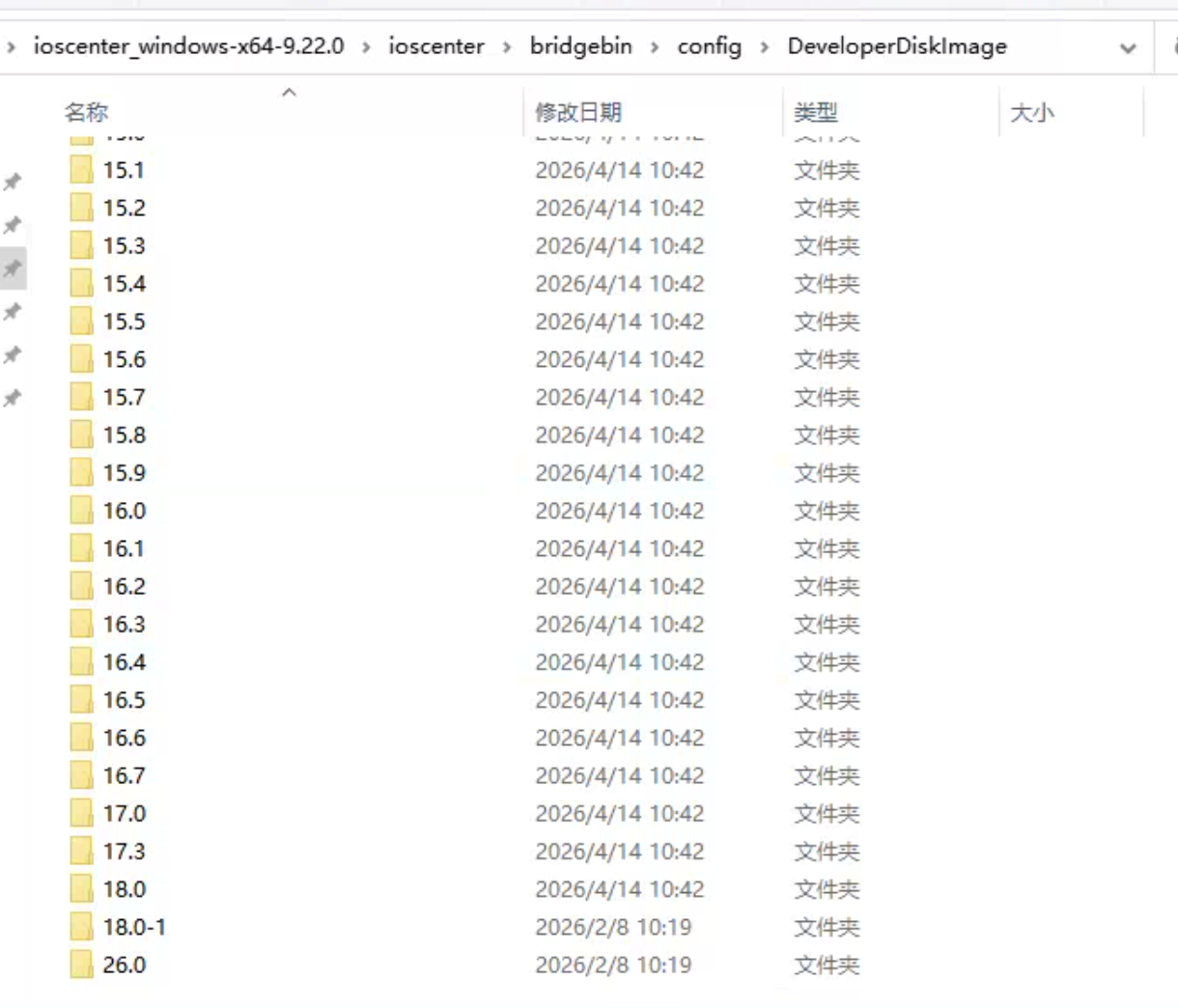

    • 解压中控后，进入ioscenter/bridgebin/config/DeveloperDiskImage文件夹，可以看到自带的几个镜像
  • 解压镜像
    • 将下载的开发者镜像-DeveloperImage12.4-26.x.zip,解压到ioscenter/bridgebin/config/DeveloperDiskImage文件夹内，目录结构内容如下

签名ipa​

  • IPA是需要安装到手机的，需要自己签名
  • ipa文件位于刚才下载的文件中例如 iOS15以上系统-easyclick-USB代理程序-xxx.ipa
  • 可以找淘宝或者其他的签名商签名，签名工具在网盘，
  • 免费的签名例如轻松签 、 巨魔在特定iOS系统可以成功 http://bbs.ieasyclick.com 搜搜教程
  • 如果低于15的iOS系统，需要用到传图片和视频的功能，需要下载文件传输助手.ipa文件 签名并安装到手机
  • 签名好了，用爱思安装到手机即可
提示
  • 1、大于等于15版本系统的选择-【iOS15以上系统-easyclick-USB代理程序】开头的ipa
  • 2、低于15系统 iOS系统选择【iOS13-14系统-easyclick-USB代理程序】开头的ipa
  • 3、低于15系统，测试自动化的时候，返回含有XCTestMain错误的，选择【XCTestMain-iOS13-14系统-easyclick-USB代理程序】开头的ipa
  • 4、12的iOS选择【XCTestMain-iOS13-14系统-easyclick-USB代理程序】开头的ipa

启动自动化​

  • 双击ioscenter.exe文件，即可启动中控程序
  • 进入中控-系统设置，找到代理bundleID前缀一项， 填写刚才的代理ipa的包名，然后点击保存
  • 如果不知道这个包名，安装ipa后，在爱思 应用与游戏 - 右键菜单 复制标识，将复制的标识，放到中控的设置的bundleId配置选项
  • 找到中控的集控投屏按钮，即可进入程序，在投屏程序的左侧工具栏找到IPA包名按钮，再次输入刚才的代理bundleID后保存
  • 以上步骤完成后，在中控界面点击 开启自动化 按钮，一直到服务状态一栏变成 蓝色的 是，这样代表成功
  • 如果一直无法启动，可以在设备上点击右键菜单，选择测试自动化按钮，进行测试具体失败原因
    • 获取应用列表如果成功，代表开发者镜像刷入正常
    • 测试自动化按钮返回的值，代表了 实际运行的日志，作为排查错误的消息

投屏操作​

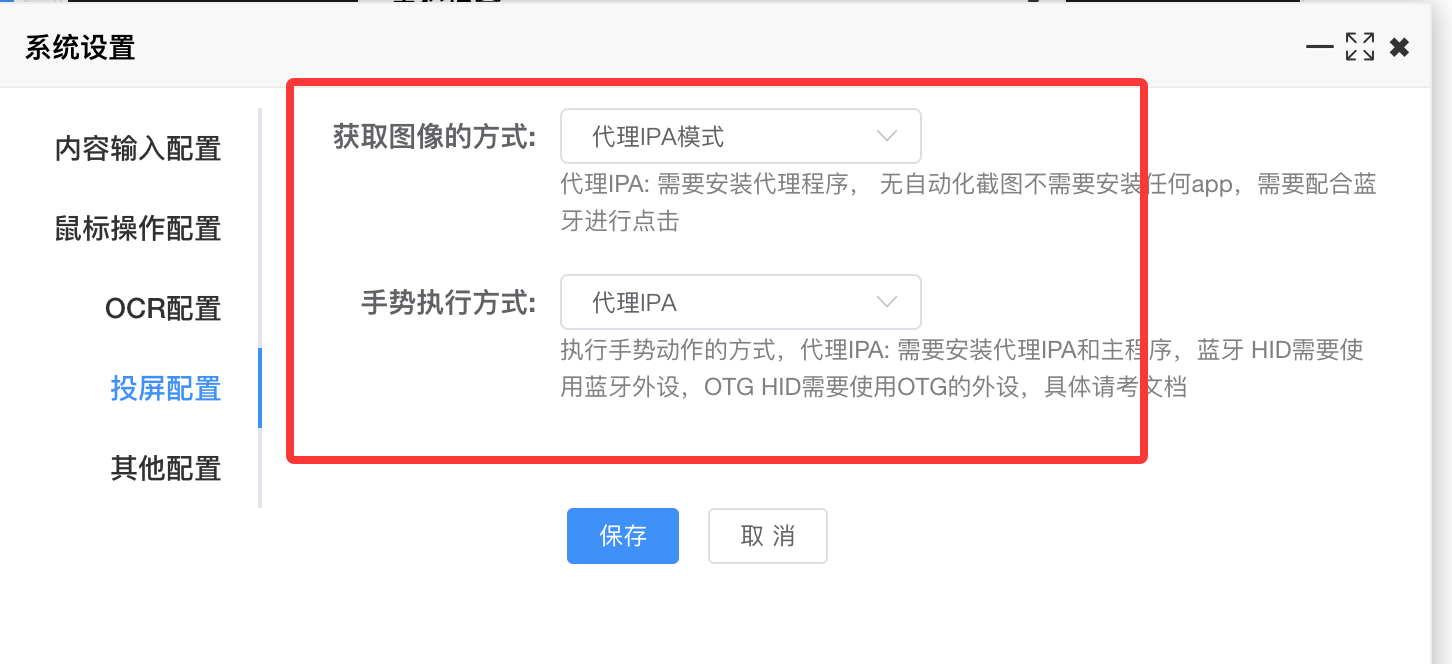

  • 请在投屏界面-系统设置-投屏配置，都改成代理IPA方式
  • 在自动化服务能够启动后，并且正确授权了，在投屏界面-左侧工具栏，点击开始投屏按钮，即可看到屏幕的画面
  • 这时候即可通过鼠标操作界面了
    • 在系统设置-滑动模式,可以更改不同的操作方式

打字输入​

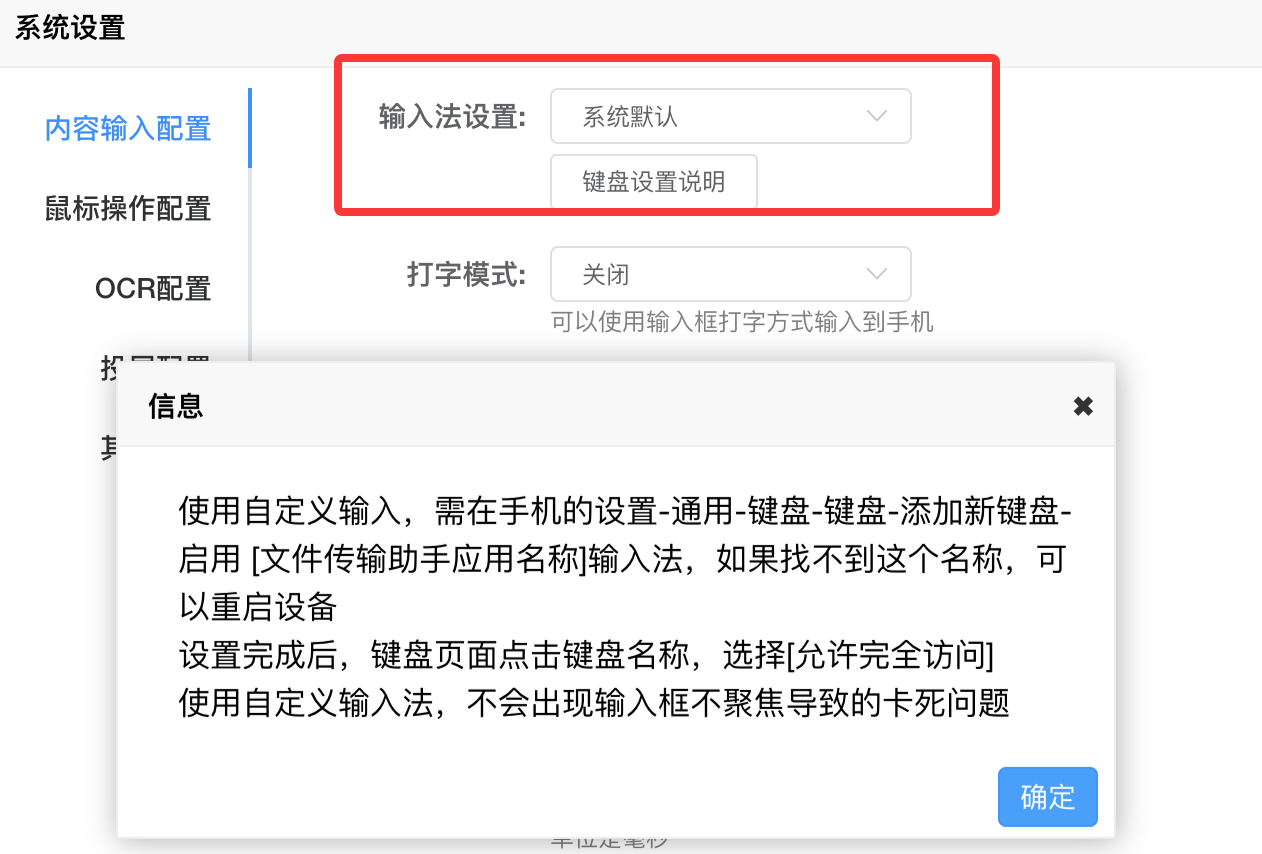

  • 可以在系统设置-内容输入设置-输入设置，选择系统默认或者使用自定义输入法
  • 自定义输入，需要安装文件助手ipa，具体点击键盘设置说明按钮

脚本录制​

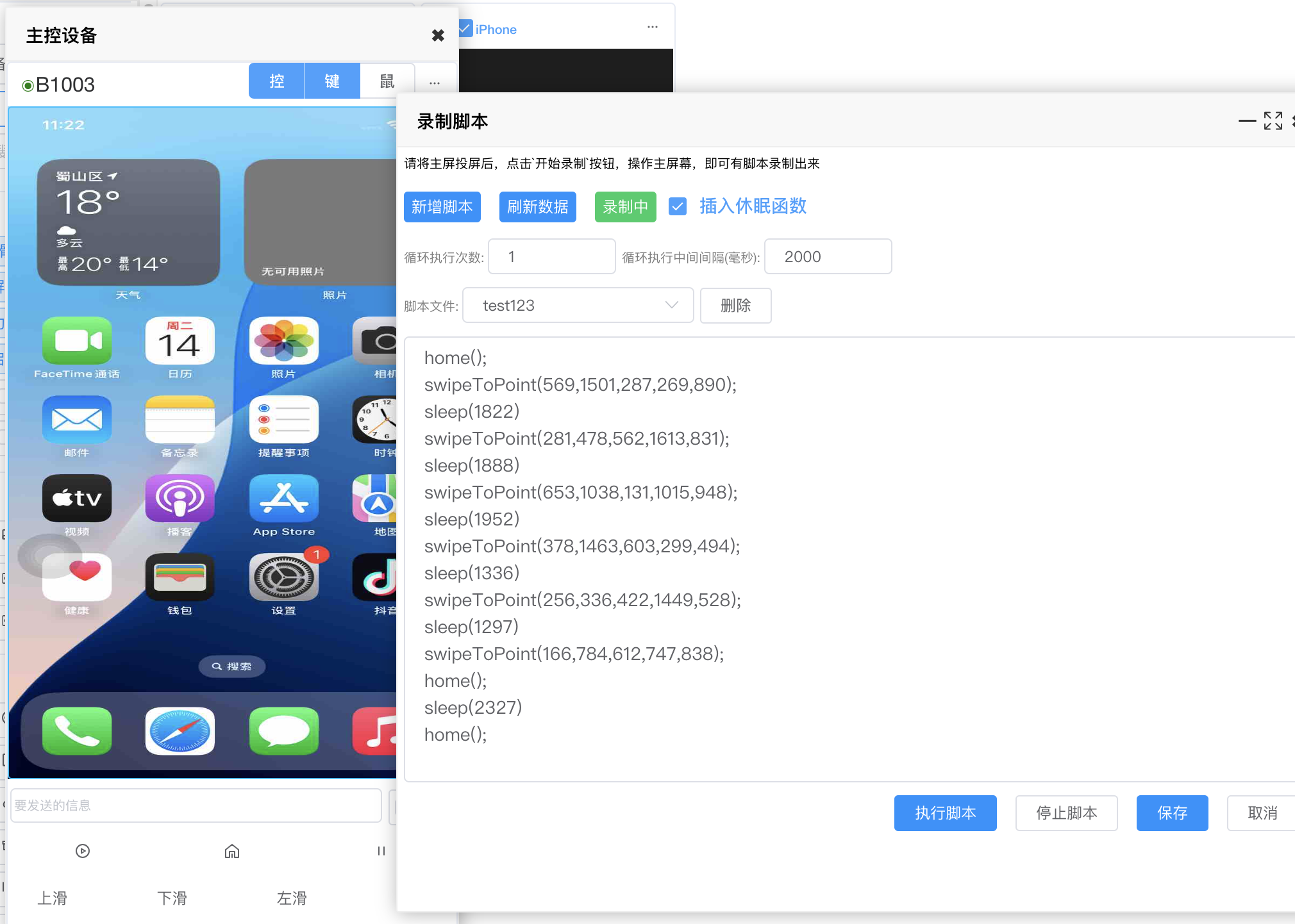

  • 点击左侧工具栏-录制脚本按钮，选择录制脚本
  • 新建一个脚本，再点击开始录制按钮，即可在主控上面操作，录制脚本框接口看到函数出现
  • 录制完成后保存后，再选择执行
  • 注意：一定要在主控上面操作，才能录制，并且执行脚本需要购买USB授权授权才能运行

上传图片/视频​

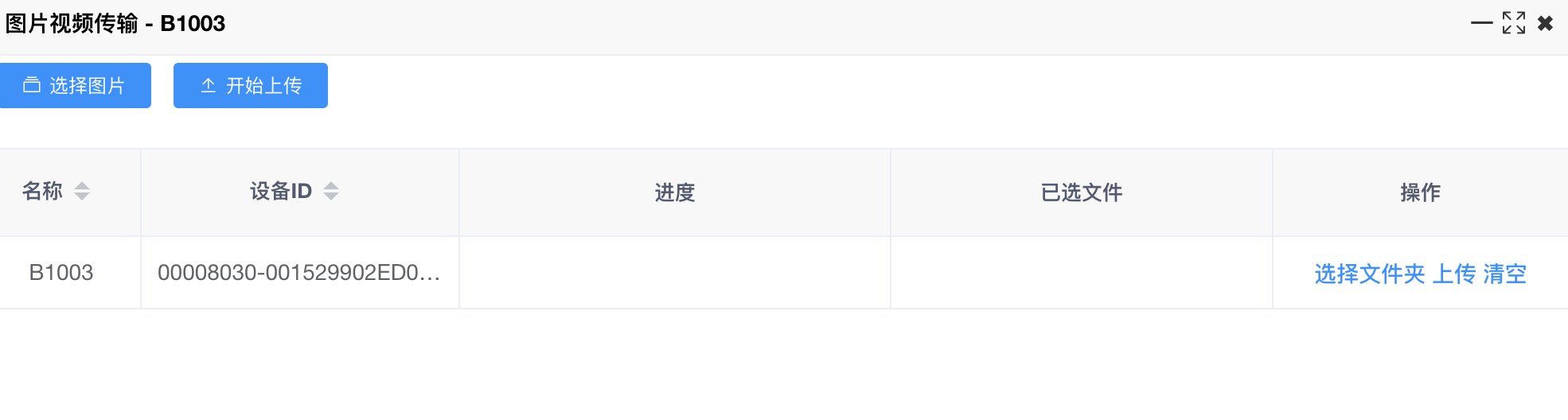

  • 系统大于iOS 15的，使用右侧工具栏-上传视频或者上传图片按钮，也可以在小屏幕上右键菜单-图片视频-传图片/传视频进行选择文件后操作
    • 可以使用选择文件夹功能，批量上传
    • 可以使用选择图片/选择视频按钮，单个上传
  • 系统小于iOS 15的，使用文件助手功能，需要安装文件助手.ipa作为辅助才能上传图片和视频

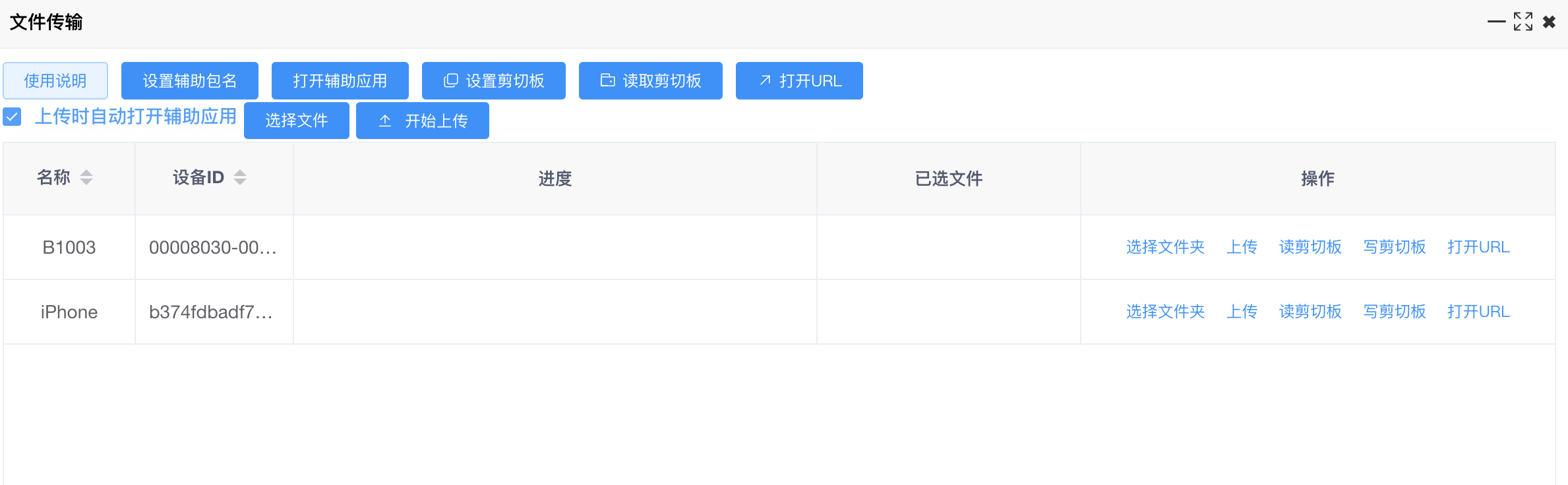

    • 文件助手使用，请点击文件助手弹窗中的使用说明进行配置

剪切板操作​

复制文字到手机剪切板​

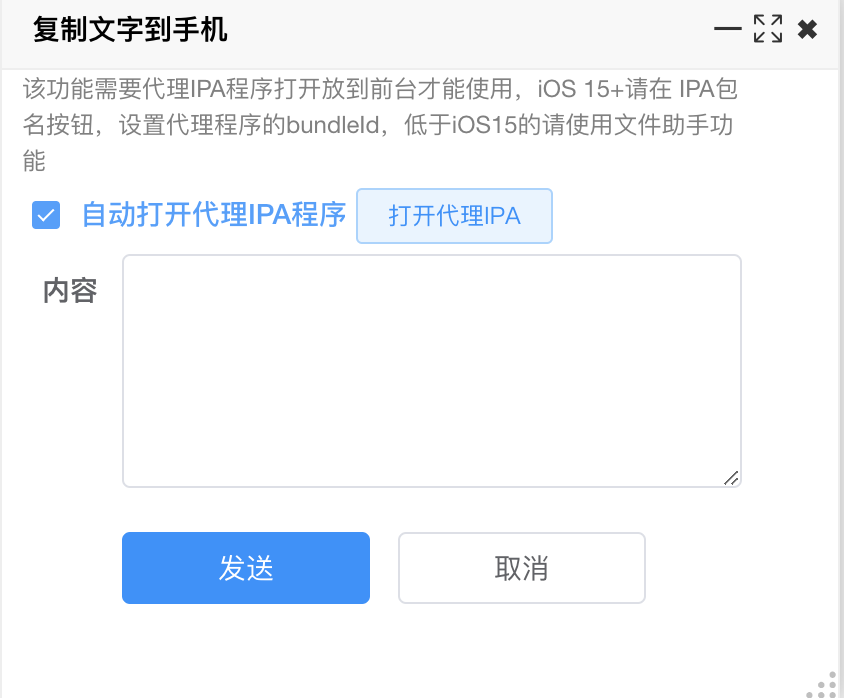

  • 点击工具栏左侧-复制文字按钮
  • 高于iOS 15系统，剪切板操作需要将代理IPA至于前台，请点击打开IPA按钮，然后在发送文字
  • 低于iOS 15系统，使用文件助手功能，需要安装文件助手.ipa作为辅助

读取手机剪切板到电脑​

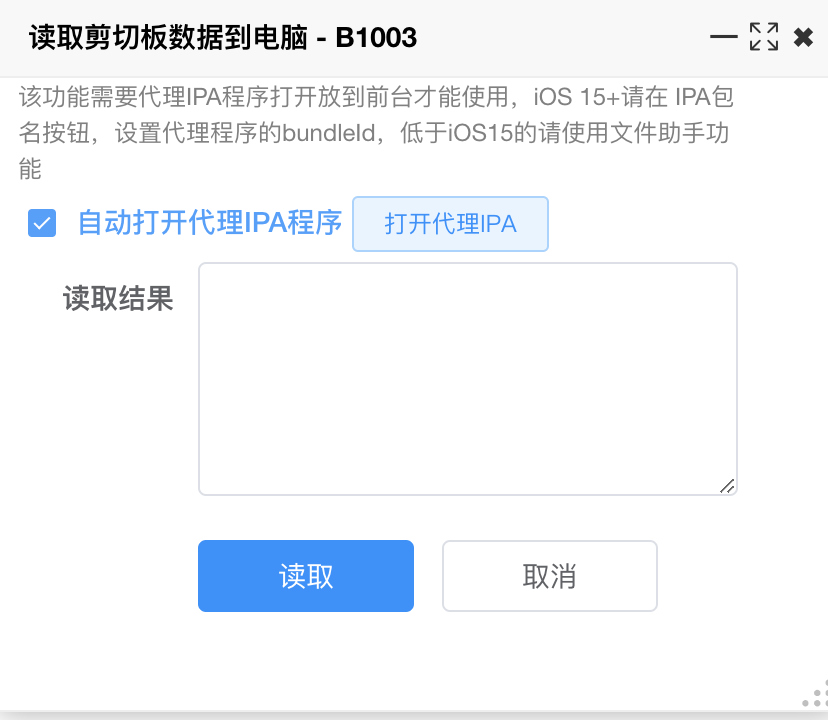

  • 在小屏幕上面，鼠标右键菜单-剪切板-读取剪切板数据到电脑，
  • 高于iOS 15系统，剪切板操作需要将代理IPA至于前台，请点击打开IPA按钮，然后在进行读取
  • 低于iOS 15系统，使用文件助手功能，需要安装文件助手.ipa作为辅助

打开URL​

  • 低于iOS 15系统，使用文件助手功能，需要安装文件助手.ipa作为辅助

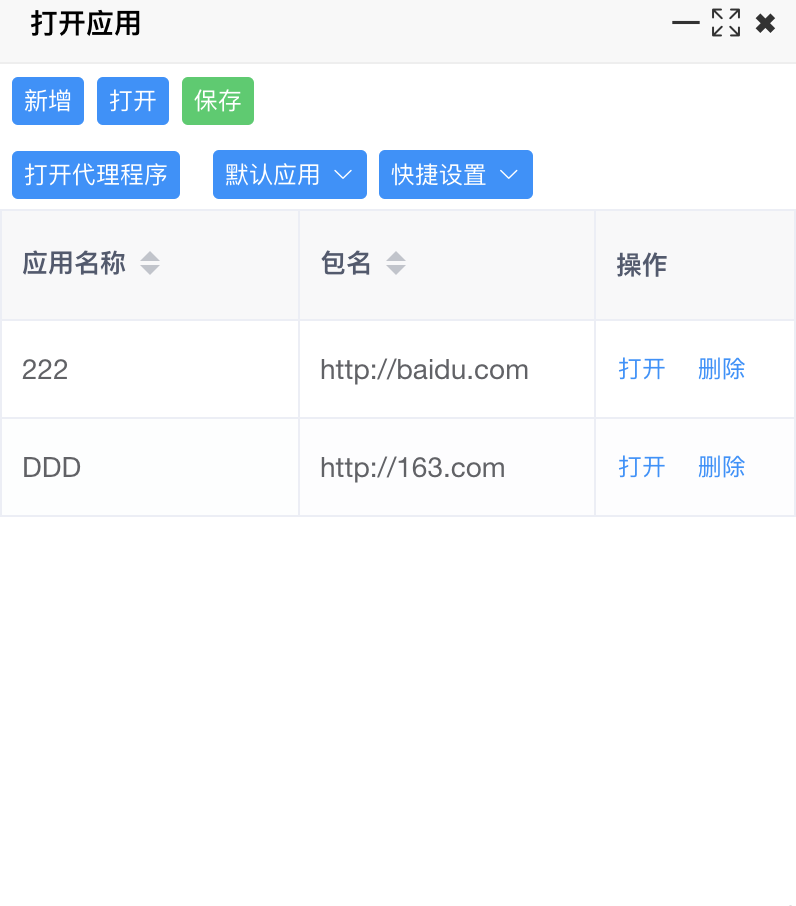

  • 高于iOS 15系统，使用工具栏左侧-打开应用功能，先打开代理IPA程序，在进行输入bundleId或者url进行打开

其他​

  • 例如闪断USB、重启操作、重启通信隧道，可以在鼠标右键菜单或者左侧工具栏都可以找到
  • 如果自动化启动不成功，可以闪断USB，iOS17+可以重启通信隧道

蓝牙HID投屏​

提示
  • 蓝牙投屏+无自动化截图模式，只需要蓝牙硬件，不需要签名IPA，只适合iOS 18+系统
  • 确定是就是投屏帧数不高，配置繁琐一些，但是没有风控
  • 建议用同一型号的手机，系统最好保持一致

蓝牙固件​

  • 蓝牙固件适配的开发板，以及如何刷入
  • 参看蓝牙BLE教程
  • 后续的操作，都是基于已经刷好固件，并且在手机上已经链接上蓝牙后进行

设置为蓝牙模式​

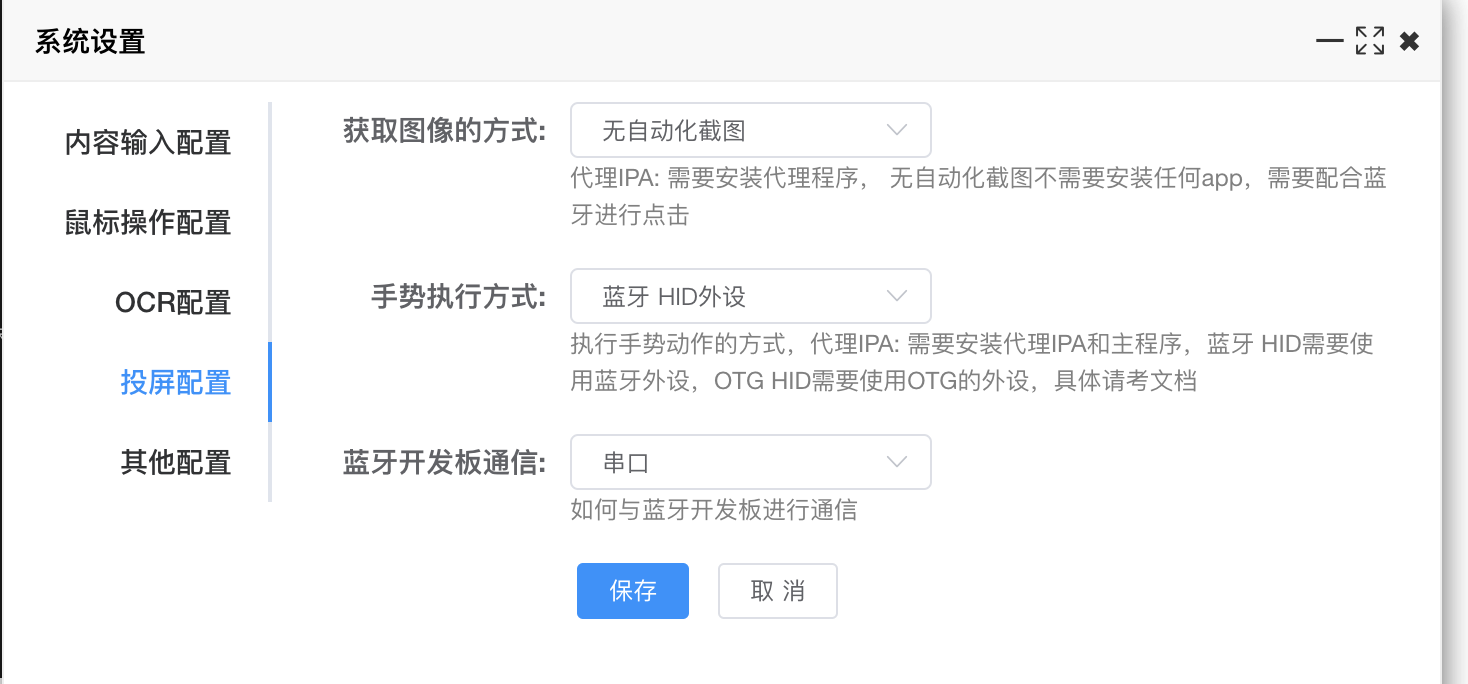

  • 先进入投屏系统设置-投屏配置，设置如下

蓝牙配置​

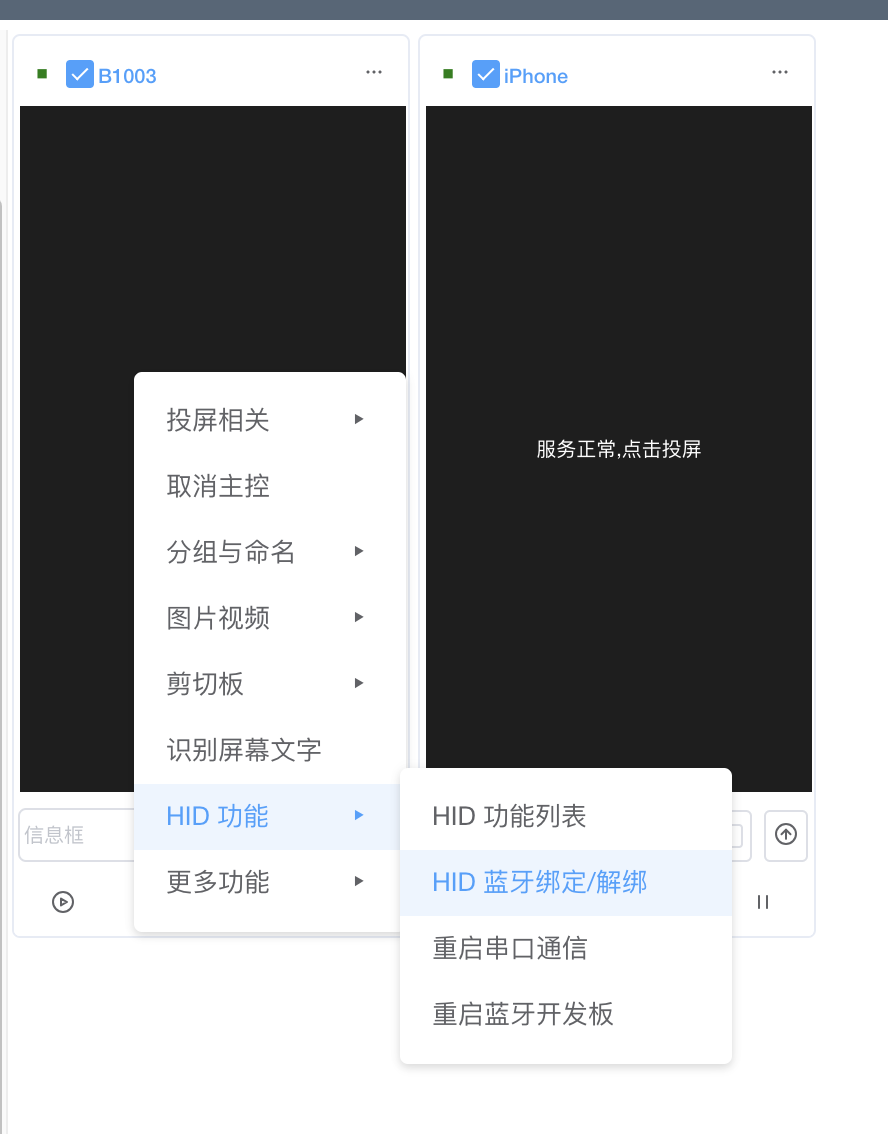

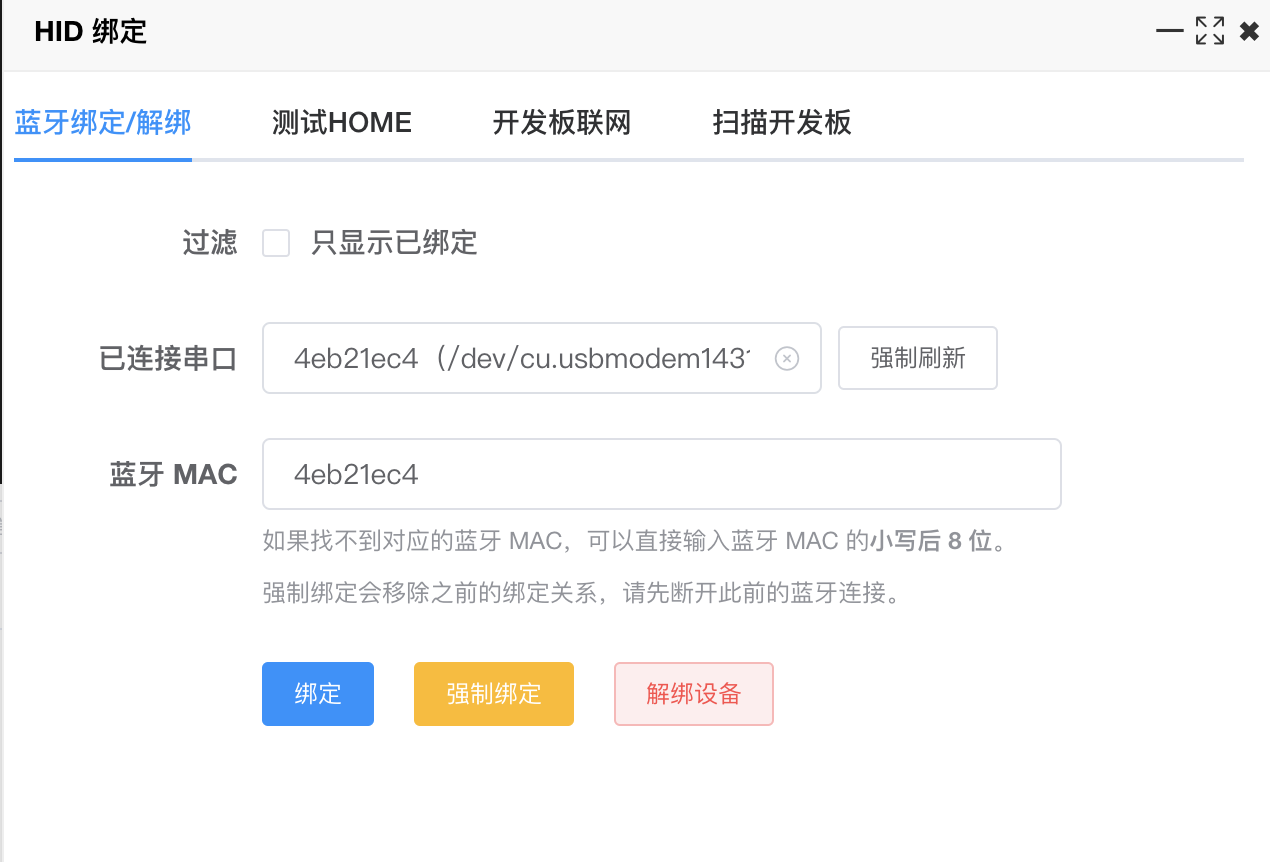

  • 在连接设备，小屏幕上鼠标右键菜单-HID功能-HID蓝牙绑定/解绑
  • 选择蓝牙进行绑定到这个设备上面，方便对应进行通信
  • 如果找不到串口，可以重启一下中控、重启一下蓝牙，按下开发板的RST键
  • 绑定好蓝牙和设备对应关系后，进入测试HOME一栏-点击测试HOME，如果手机上有反应，代表通信成功了
  • 也可以通过开发板联网选项，给开发板设置WiFi的用户名和密码，在通过扫描开发板，这样获取到开发板的ip后，使用网络通信

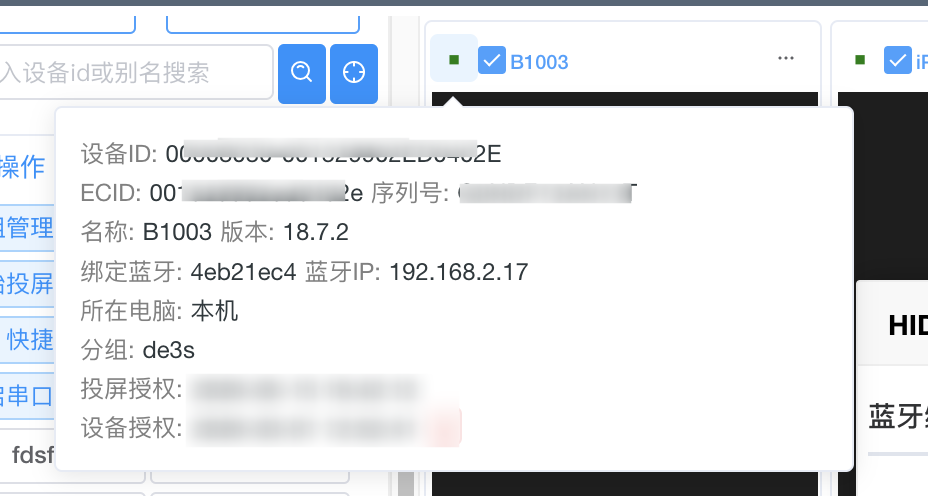

  • 配置后的信息，在小屏幕的，左上角的圆点，鼠标点上去可以看到信息
  • 配置好后，请记住这个蓝牙的mac地址和设备的关系，后续快捷指令需要使用到

投屏操作​

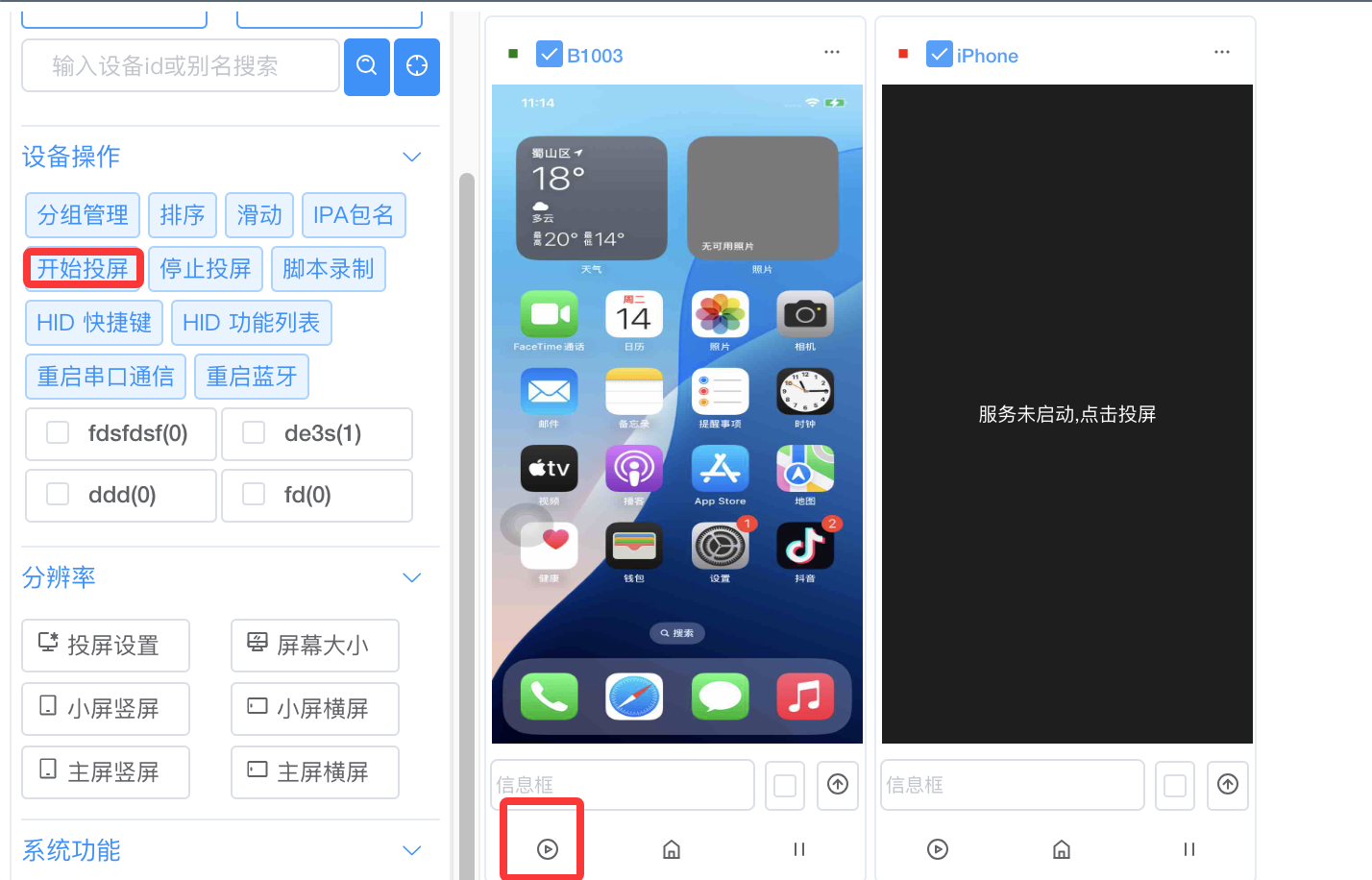

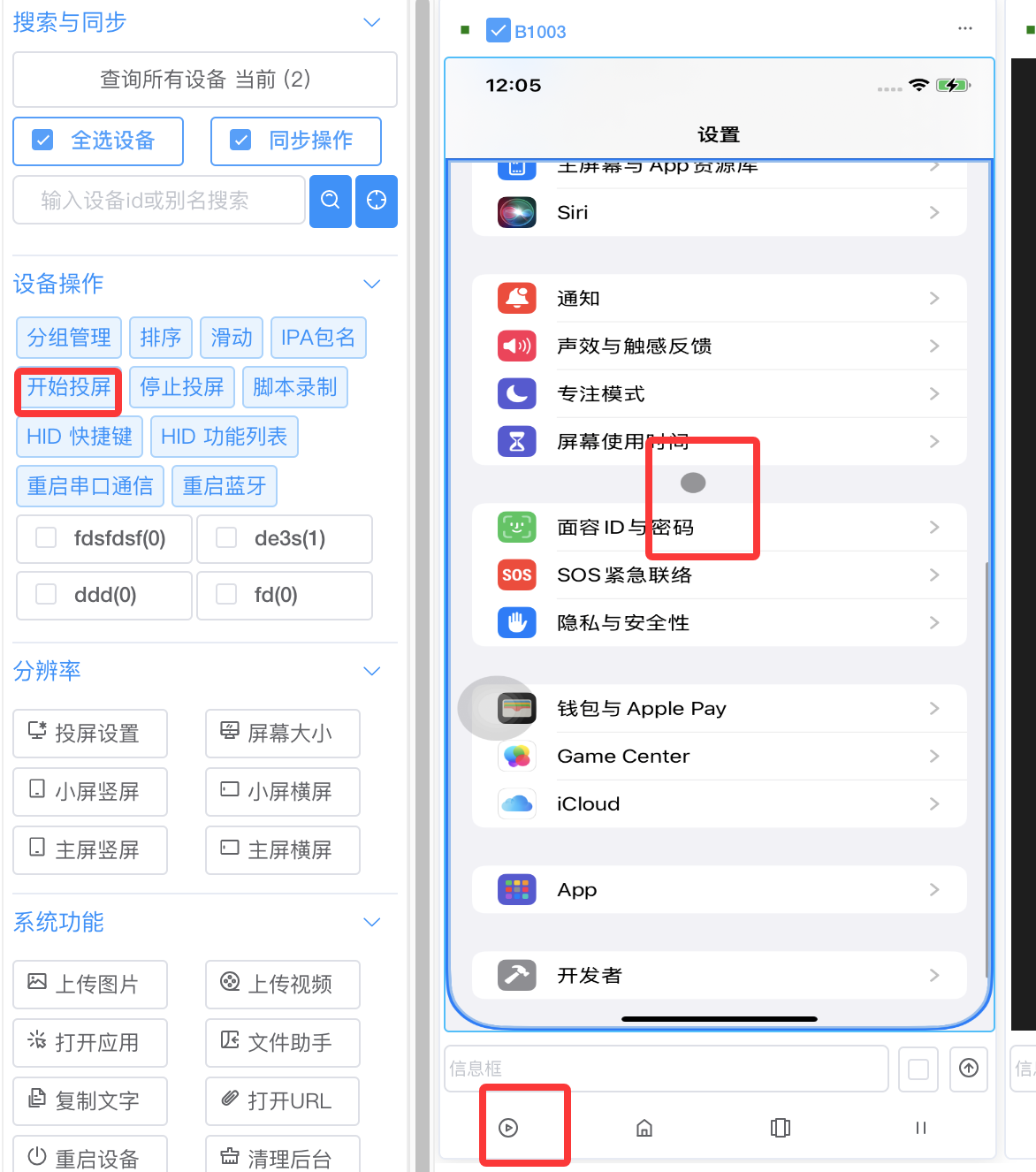

  • 点击工具栏左侧-开始投屏或者点击小屏幕的投屏按钮，完成后即可看到屏幕
  • 有时候会稍慢，因为iOS需要开启通信隧道，可以耐心等待一下
  • 点击或者滑动屏幕，还能看到蓝牙鼠标的小圆点

蓝牙快捷键​

说明
  • 绑定快捷键是需要和快捷指令交互，然后实现输入文字、上传视频等功能

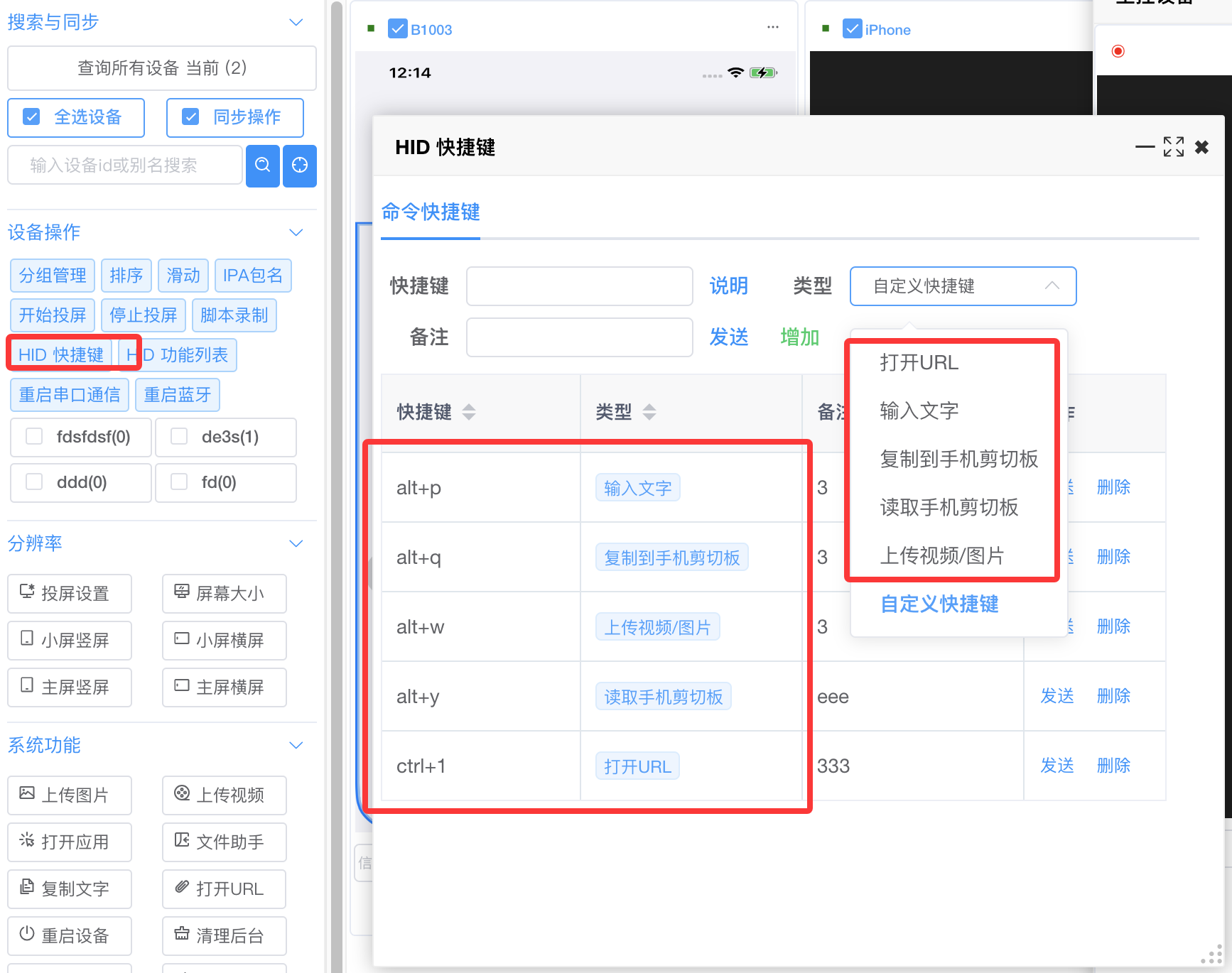

  • 投屏界面，左侧工具栏-HID 快捷键功能
  • 在快捷键输入框直接输入，例如按住 alt+p 即可，然后在选择类型后保存
  • 依次将打开URL，输入文字，读取和复制剪切板，上传视频/图片都建立好
  • 建立好后，下面开始完善快捷键和功能的对应，请继续往下

文字输入​

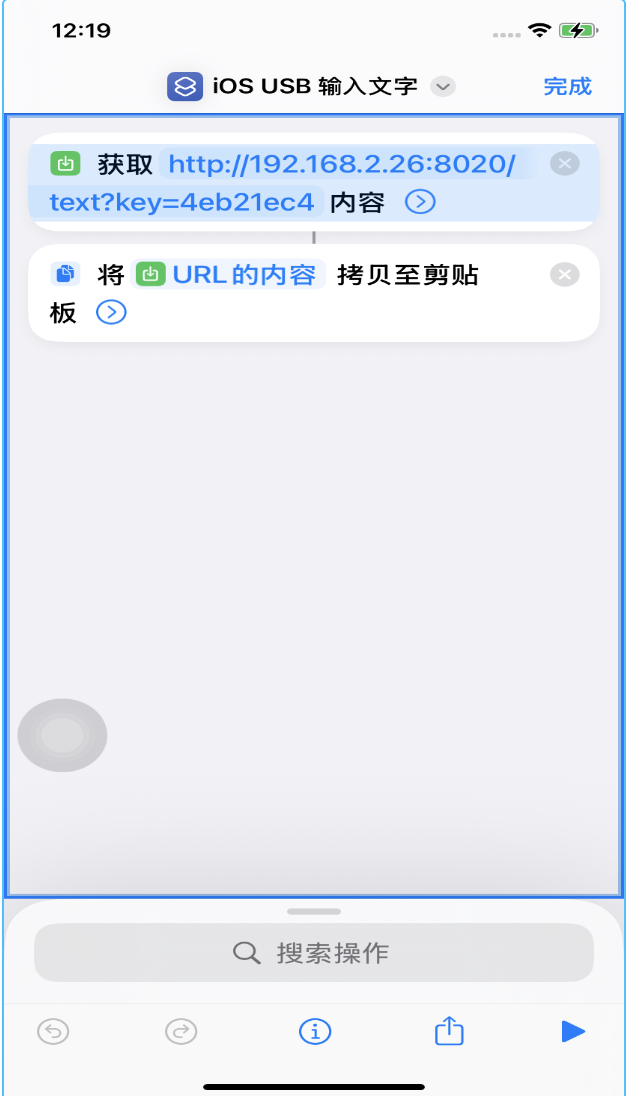

  • 配合快捷指令完成，手机上找到快捷指令，打开后新建一个快捷指令，这里例子命名为iOS USB 输入文字
  • 第一个是指令是 获取URL内容，第二是复制剪贴板
  • 例子中的 http://192.168.2.26:8020?key=4eb21ec4 是请求数据的地址
    • 192.168.2.26 是中控所在电脑的IP，改成你自己的
    • 4eb21ec4 是这个设备绑定的蓝牙的MAC，区分设备用的，如果搞错了，可能获取不到数据或者数据正确

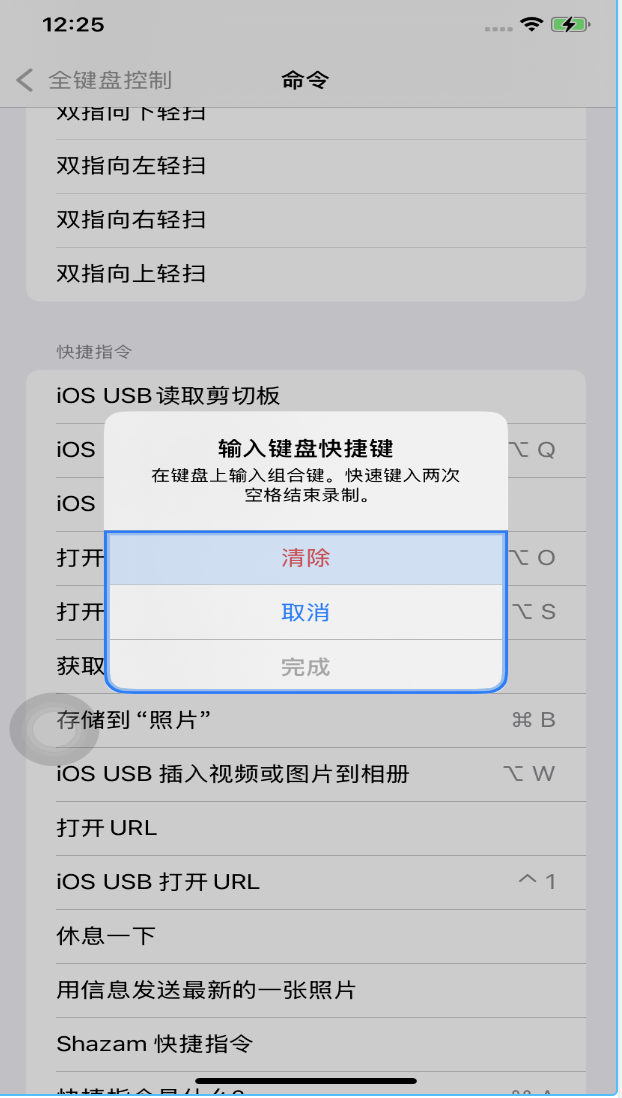

  • 快捷指令建立完成后，到手机设置-辅助功能-键盘与键入-全键盘打开-命令，下拉找到快捷指令-iOS USB 输入文字，实际已你的命名为准

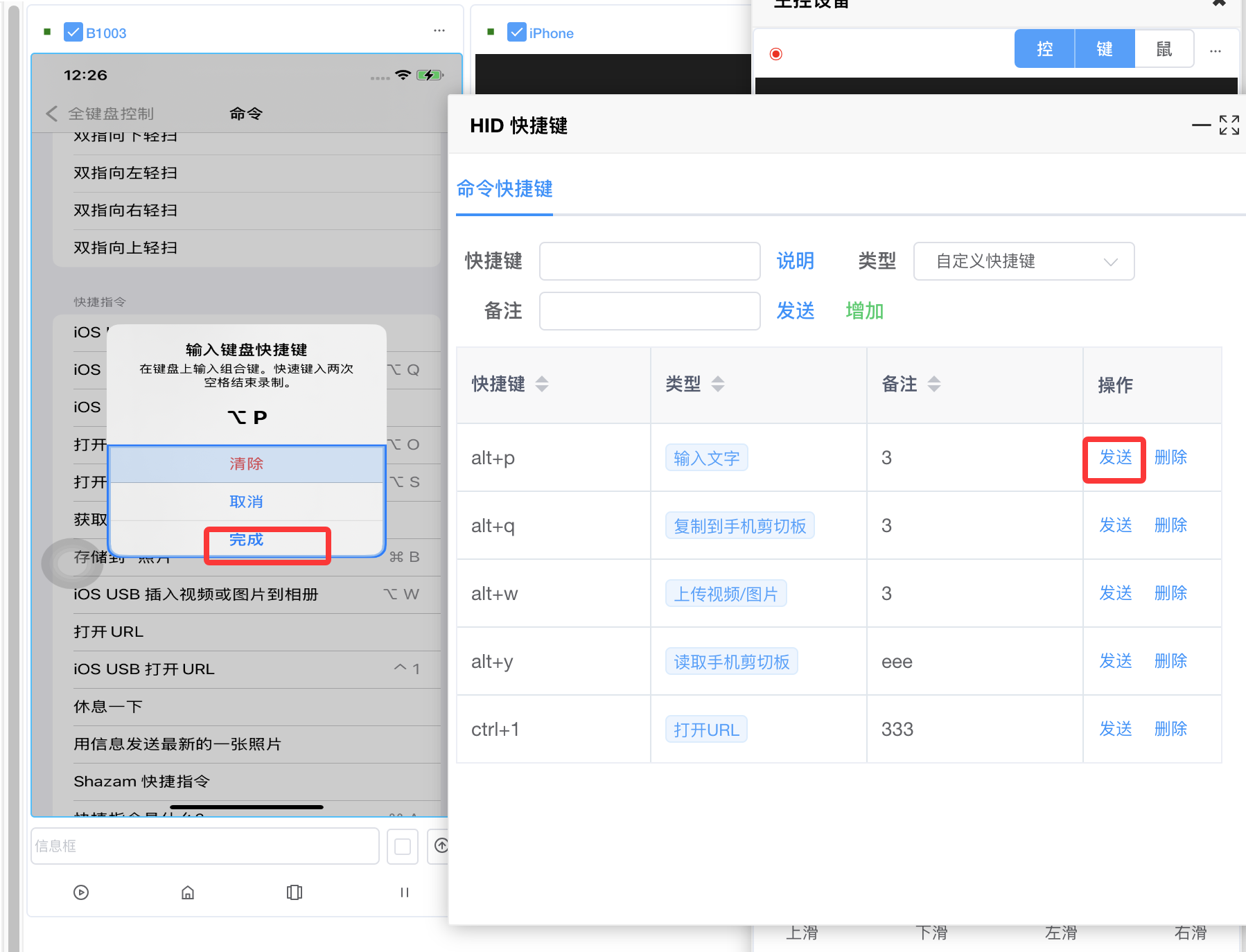

  • 点击这个一条指令，会提示需要设置快捷键，在投屏的 HID 快捷键中点击 输入文字快捷键对应的发送，看到手机上变化后，点击手上面的完成按钮
  • 这样即可完成文字输入的功能
  • 测试文字输入功能
    • 找一个输入框，例如备忘录，在小屏幕下发的输入框输入中文，然后发送过去，即可看到数据输入成功
    • 在小屏幕上直接输入英文，可以触发 蓝牙键盘输入，如果输入是中文，触发的是快捷指令输入

上传图片/视频​

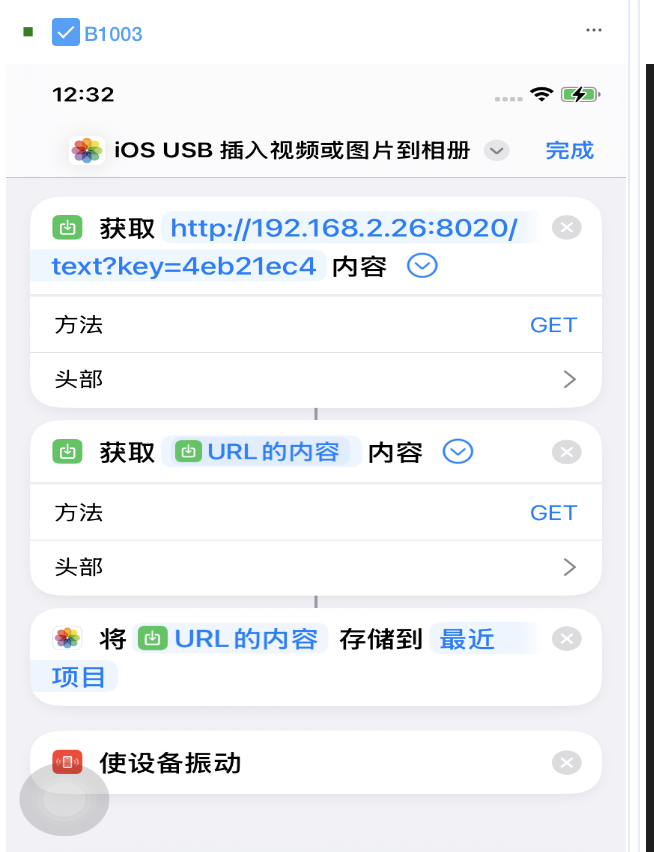

  • 在快捷指令app中新建一条指令，名字为iOS USB插入视频或图片到相册，指令内容如下，具体链接参数看文字输入说明
  • 快捷指令建立完成后，到手机设置-辅助功能-键盘与键入-全键盘打开-命令，下拉找到快捷指令-iOS USB插入视频或图片到相册，实际已你的命名为准
  • 在HID 快捷键发送上传视频/图片对应的快捷键即可
  • 测试功能

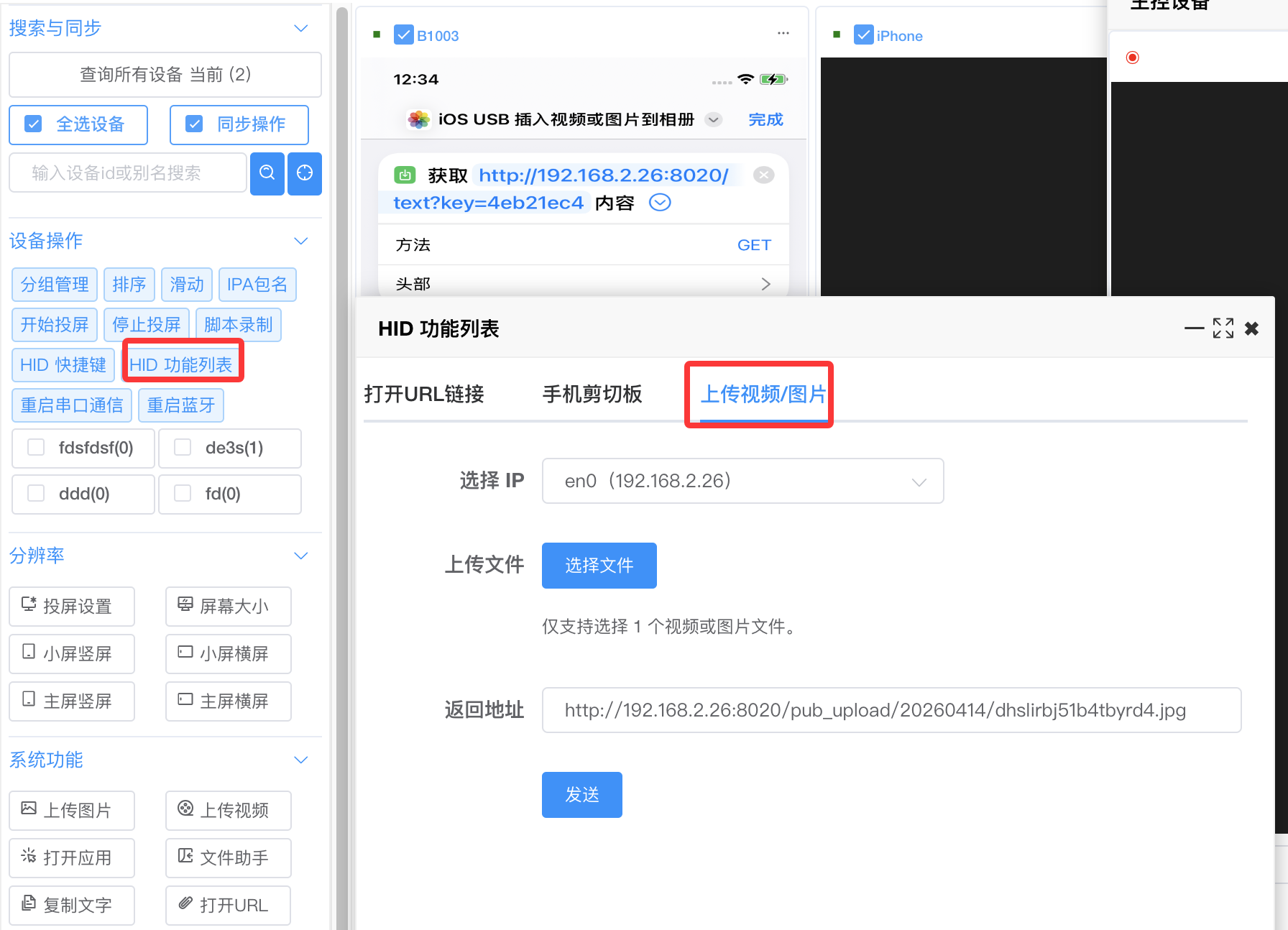

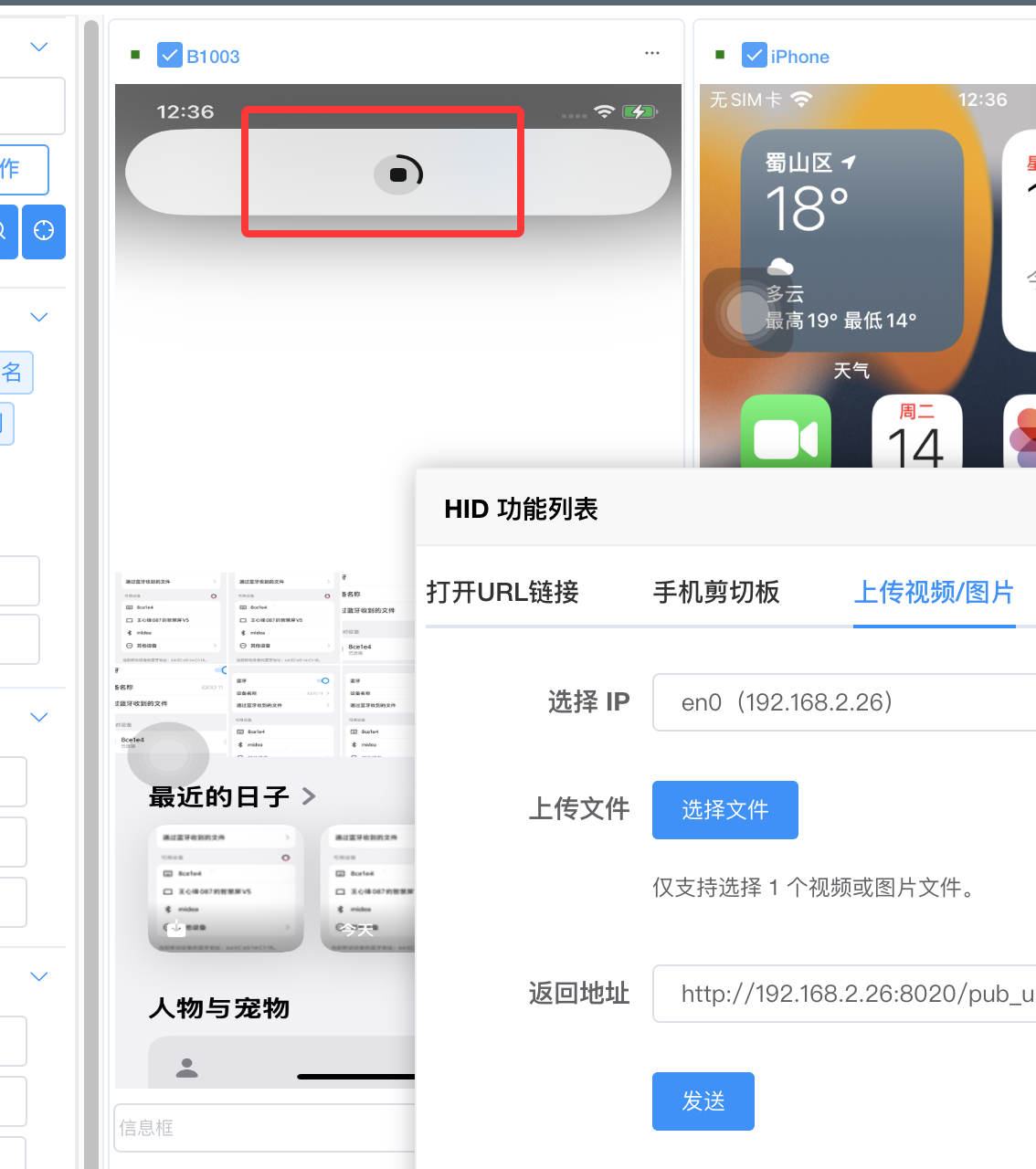

    • 在工具栏-HID功能列表，或者小屏幕上 鼠标右键-HID功能列表，进入上传视频/图片选项
    • 选择一个IP，防止多网卡无法下载的情况，
    • 选择视频或者图片文件，然后点击发送，即可看到快捷键指令被执行，图片或者视频将出现在相册中

读取手机剪贴板​

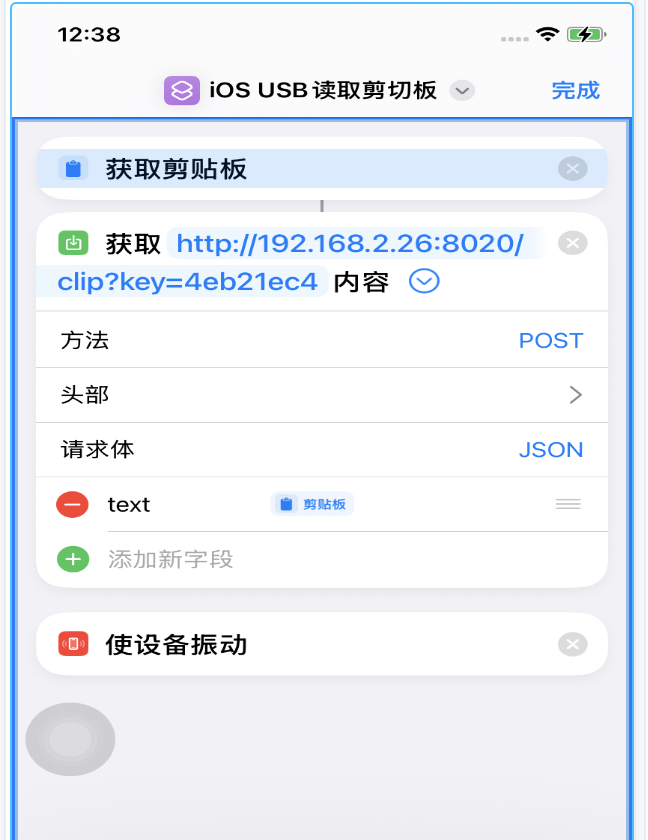

  • 在快捷指令app中新建一条指令，名字为iOS USB读取剪贴板，指令内容如下，具体链接参数看文字输入说明
  • 具体绑定快捷键和上面一样
  • 功能测试使用HID功能列表中的手机剪切板-读手机剪切板按钮

复制数据到手机剪贴板​

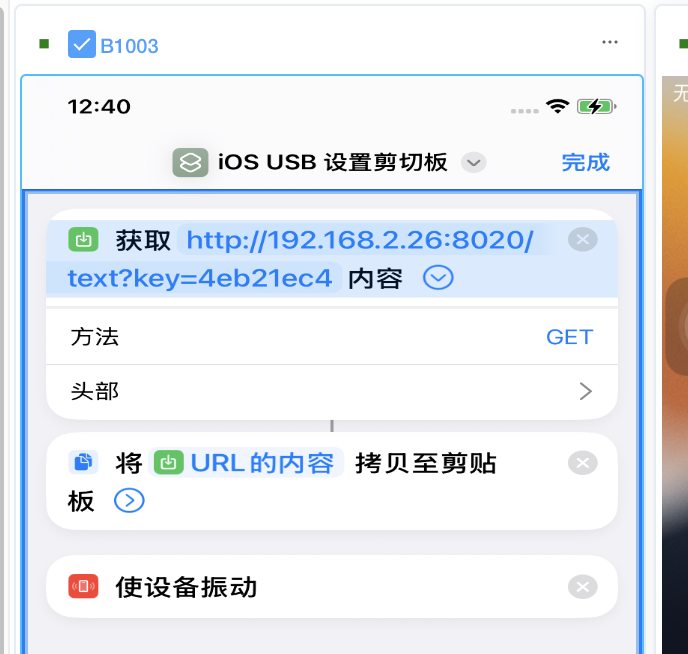

  • 在快捷指令app中新建一条指令，名字为iOS USB设置剪贴板，指令内容如下，具体链接参数看文字输入说明
  • 具体绑定快捷键和上面一样
  • 功能测试使用HID功能列表中的手机剪切板-复制到手机剪切板按钮

打开URL​

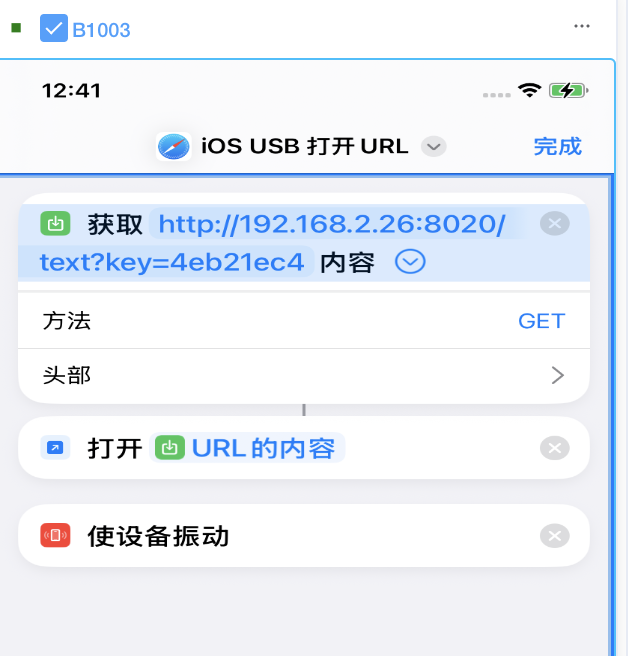

  • 在快捷指令app中新建一条指令，名字为iOS USB 打开URL，指令内容如下，具体链接参数看文字输入说明
  • 具体绑定快捷键和上面一样
  • 功能测试使用HID功能列表中的打开URL

OCR识别​

  • 先去系统设置-OCR配置选择需要的识别引擎
  • 在小屏幕或者主控上面，鼠标右键菜单，选择识别屏幕文字，成功后，识别的文件将会设置到电脑的剪切板中

其他操作​

  • 放大缩小：可以通过ctrl+滚轮的方式进行 小屏幕和主控窗口的放大或者缩小
  • 切换主控：在小屏幕上使用鼠标右键，设置为主控，即可将这个设备设置为主控
  • 同步操作：在工具栏同步操作按钮，或者主控的控按钮，选中即可同步主控和小屏幕一起操作

常见问题​

中控闪退​

  • 因为系统类库不全，网盘下载VC类库并安装

代理IPA无法启动自动化或者闪退​

  • 1、开发者镜像问题，放好开发者镜像，或者爱思投屏一次（爱思实时屏幕按钮）
  • 2、签名问题，不支持爱思签名，请用网盘签名工具签名
  • 3、代理ipa在低于15的系统，打开都是闪退的，直接用中控开启自动化
  • 4、代理ipa在15系统，点击图标会出现automating running字样 就是成功了
  • 5、如果在15系统打开还是闪退，镜像也刷入了，那就是签名问题了

白屏现象​

  • 清空缓存文件内容，路径为： C:\Users\当前登录用户\AppData\Roaming\iosqkcenter\

复制文字弹窗问题​

  • 从手机复制文字到电脑有权限弹窗
  • 需在手机设置页面（下滑到底部） - 找到代理ipa，点击进去，找到 从其他App粘贴 选择允许

带机量问题​

蓝牙点击无效​

  • 一定要在手机的设置-蓝牙中链接到你的蓝牙
  • 使用右键菜单-HID功能-重启串口通信，重启蓝牙开发板（按下开发板的RST按钮），重启这个两个

蓝牙坐标有偏移​

  • 重启一下手机和蓝牙开发板

蓝牙拖动不动或者点击不动​

  • 表现是 鼠标偶尔动一下
  • 可能是发送事件过多，蓝牙无法响应
  • 多点击几次小屏幕的home和recents按钮
  • 还不行就重启一下蓝牙开发板，按下开发板的RST按钮
