OTG HID教程

说明​

  • 目前iOS支持ESP32S3的开发板
  • OTG的模拟动作和代理ipa的所有功能都不冲突，可以组合使用，也可以分开使用
  • OTG的方案，可以不安装代理ipa，直接使用image.captureFullScreenNoAuto截图，与市面上其他的硬件方案不同，这截图函数不走屏幕镜像，极大的避免风控检测，而且不受蓝牙干扰
  • 固件是免费的，开发板自己去淘宝、拼多多、1688去买，开发板图片

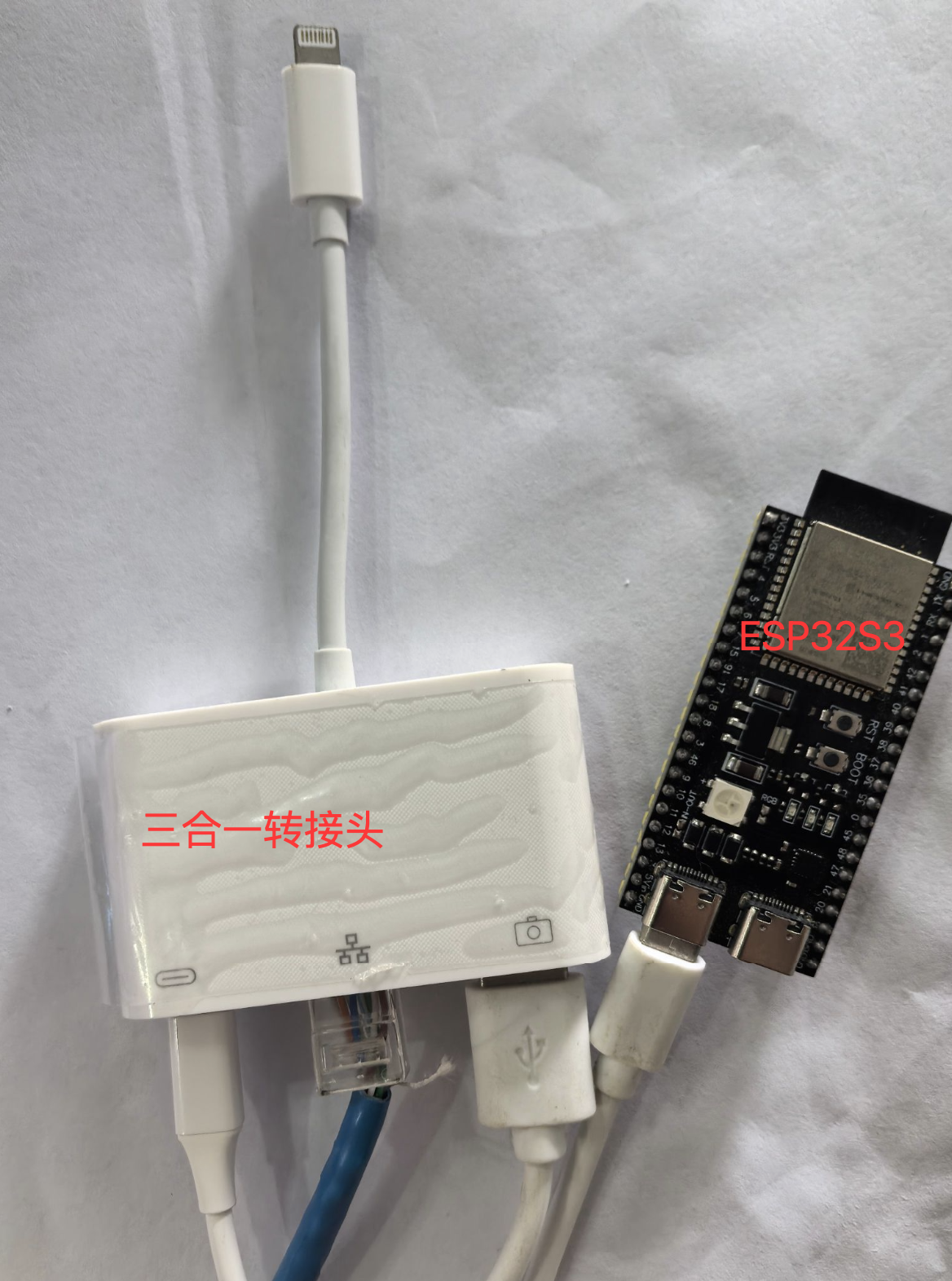

  • 由于数据线被OTG占用，建议使用三合一的转接头，可以了链接网线、OTG开发板、充电三种功能

下载固件​

  • 请到网盘iOS资源文件夹-USB版本-OTG固件文件下载对应开发板的固件
  • 固件目前只有ESP32S3版本，并且只支持iOS 17+以上系统

刷入固件​

  • 刷入固件和安卓是一样，这里不再重复，参考安卓蓝牙刷入固件
  • 刷入的时选择iOS USB的OTG固件，不要选择错了
  • 获取的mac地址也参考安卓版本如何获取

设备与OTG绑定​

  • 建议将开发板上面写上MAC地址标签，手机上也贴上对应的MAC地址标签，方便管理和对应

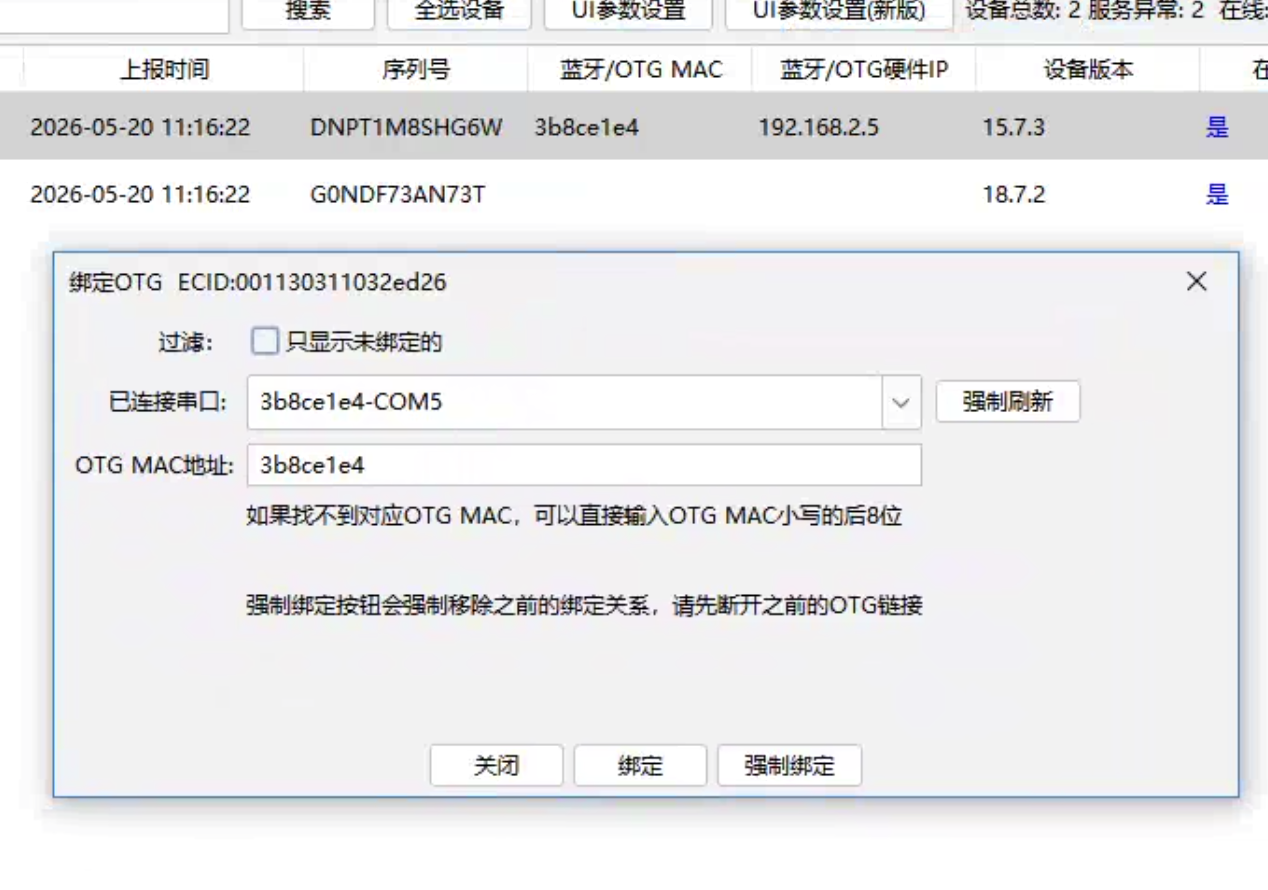

  • 打开iOS USB中控，选择一个设备，鼠标右键菜单，选择OTG HID设置-绑定OTG设备
  • 选择一个已经链接的串口，如果找不到串口，可以去掉只显示已绑定的，然后强制刷新，上述都找不到，也可以直接在MAC地址输入框输入 MAC地址的后8位,绑定即可
  • 绑定完成后，在中控的列表中，可以看到蓝牙/OTG MAC一栏就是绑定的OTG硬件了

OTG 联网​

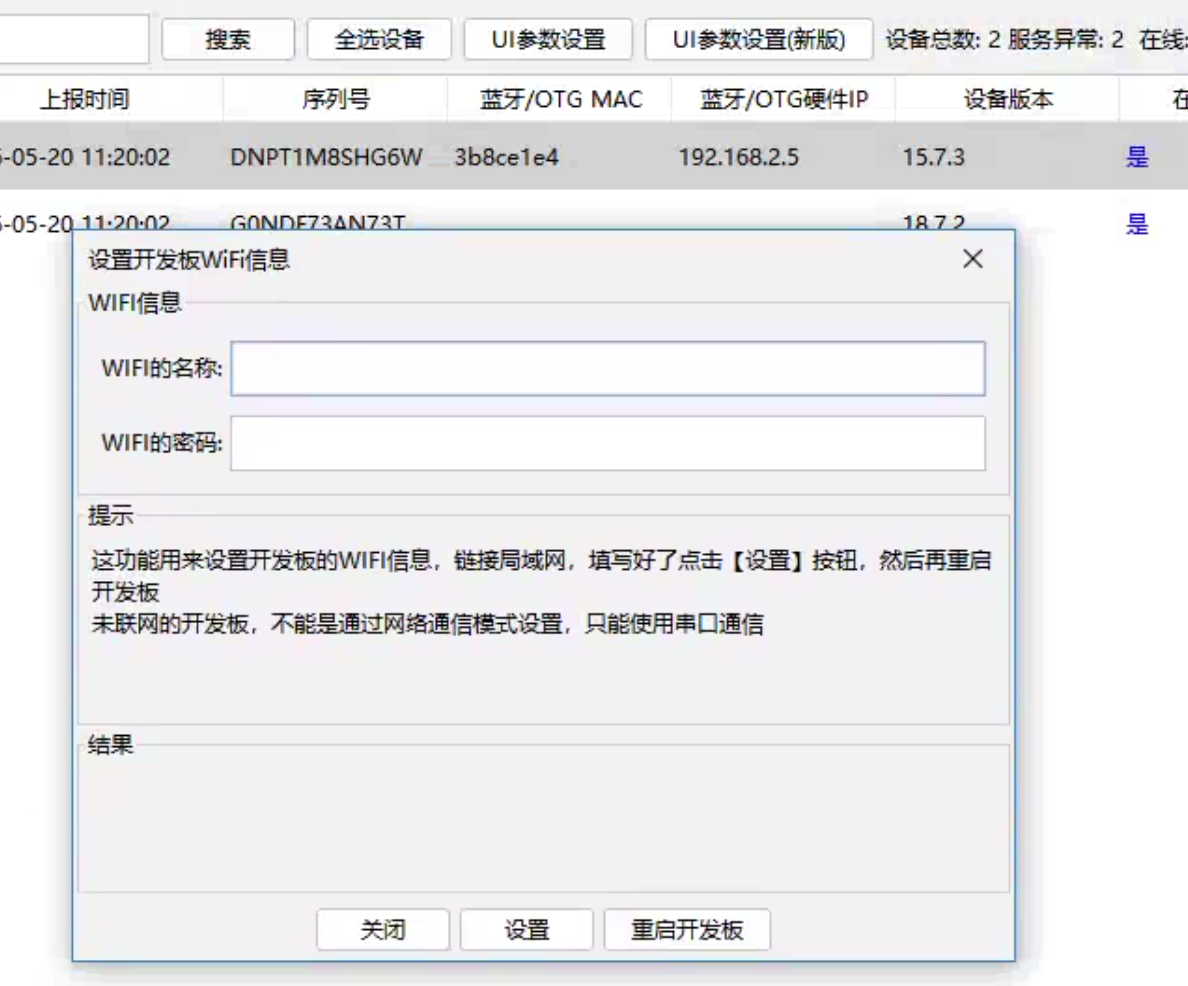

  • iOS USB中控，选择一个设备，鼠标右键，选择OTG HID设置-**设置WIFI(配网)**功能
  • 填写需要链接的 wifi ssid和密码，然后点击设置，完成后进行重启开发板，或者重新拔插

OTG IP地址扫描​

  • 中控请求OTG，需要扫描到ip才行，所以先配网，在扫描OTG设备IP
  • iOS USB中控，选择一个设备，鼠标右键菜单，选择OTG HID设置-扫描开发板IP
  • 扫描完成后，会在中控的蓝牙/OTG 硬件IP 一栏显示扫描到的ip地址
  • 完成后绑定和联网，就可以不用链接电脑了，因为电脑只是用来设置信息和绑定使用

手机开启无线调试​

  • 由于使用OTG，需要占用数据线，只能采用无线调试模式，让手机链接到中控
  • 先进入手机设置-通用-传输或还原iPhone，点击还原按钮，选择还原位置与隐私，这一步是用来抹除手机和电脑的信任关系
  • 电脑上安装好爱思助手，用数据线将手机插入电脑，会弹出信任窗口，请信任即可

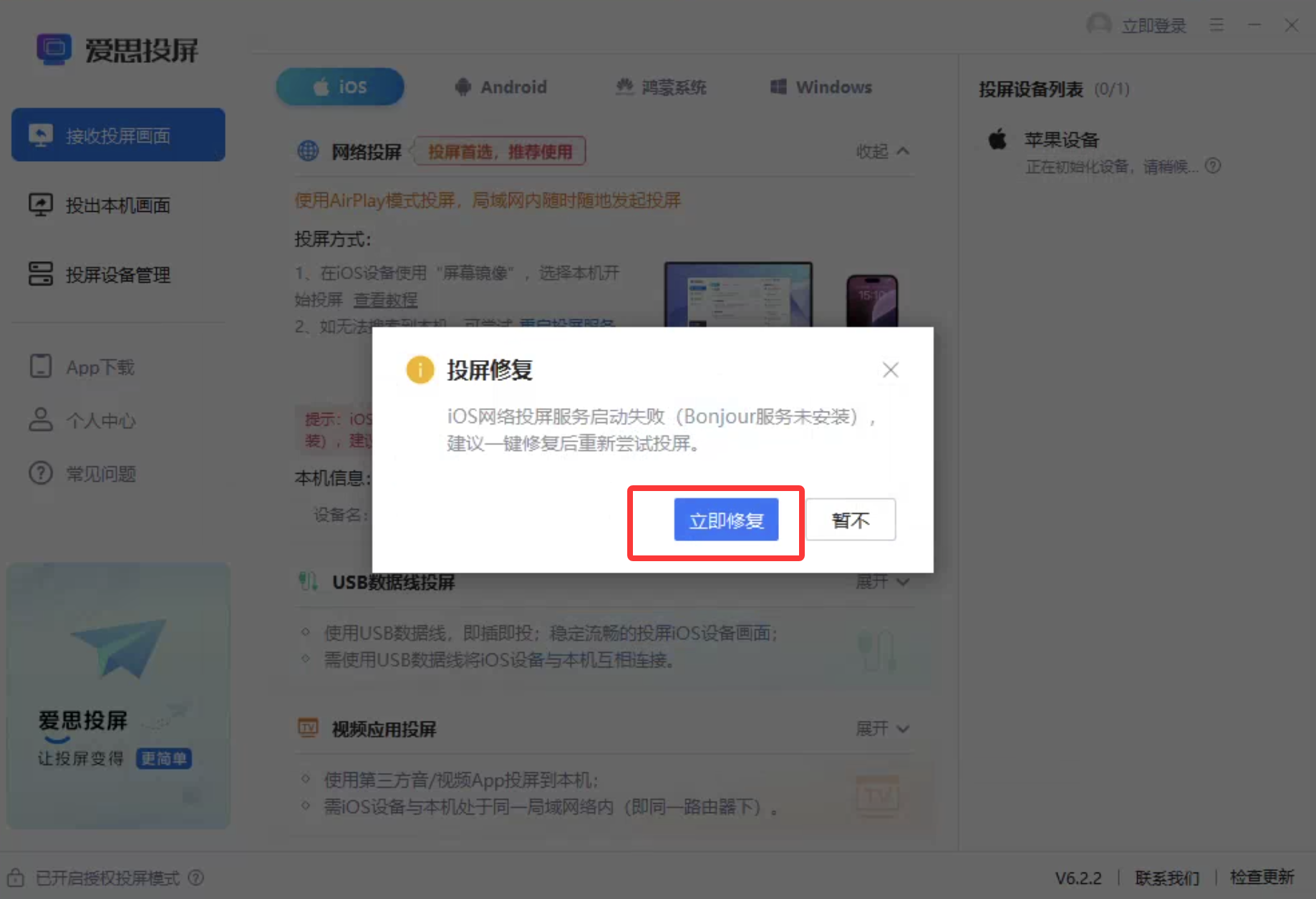

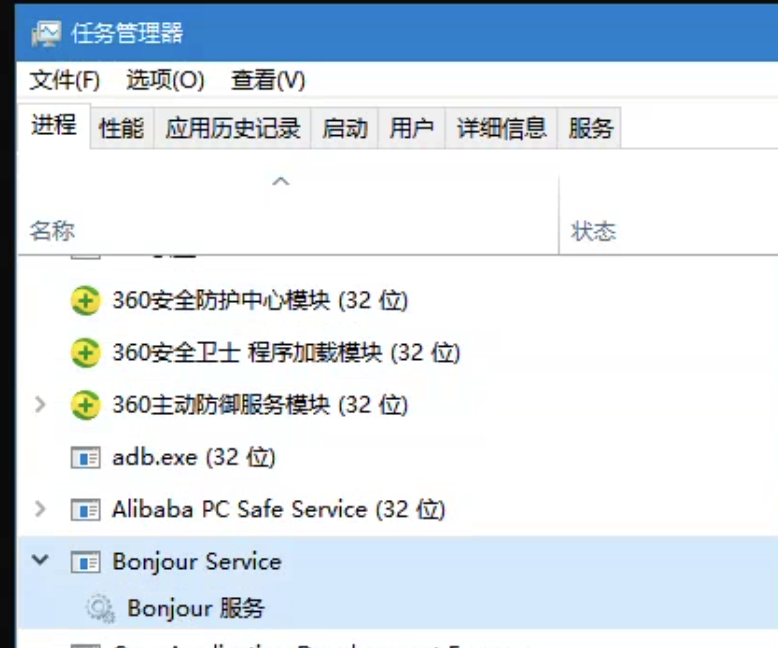

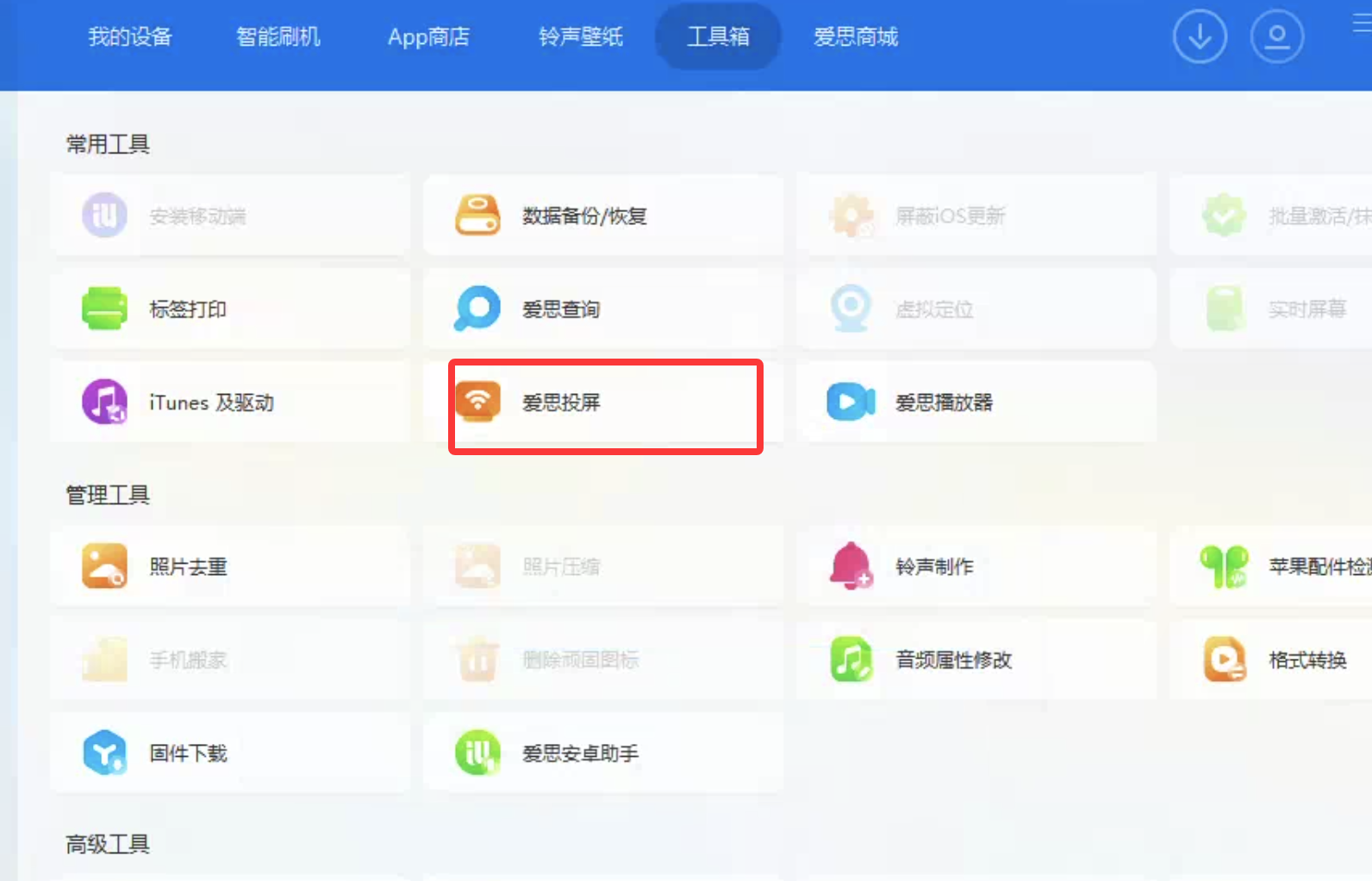

  • 在爱思助手选择工具箱，选择爱思投屏，这个会安装Bonjour服务，是无线调试的关键，跟着提示一路安装下来，直到进程管理器-Bonjour服务启动即可

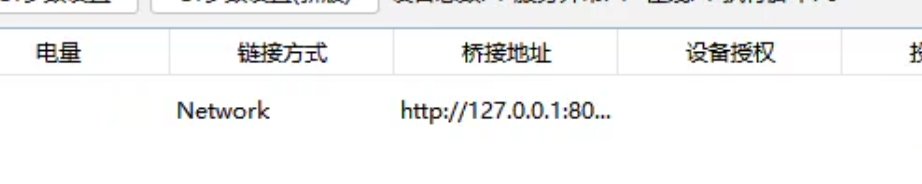

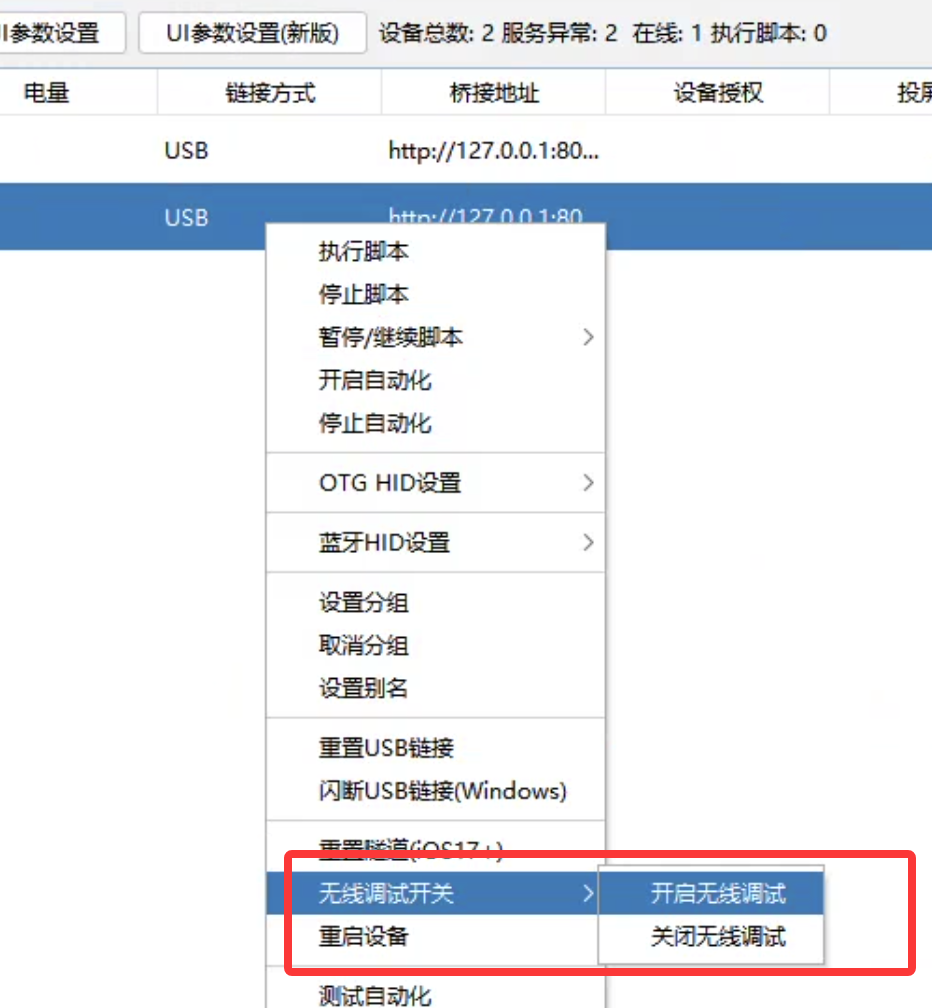

  • Bonjour启动完成，来到iOS USB中控，鼠标右键，找到无线调试开关-开启无线调试，然后重启手机，即可看到手机会以无线的方式连接到电脑，链接方式变成Network

测试OTG功能​

  • 手机开启无线调试，刷入固件等都完成的情况下，进行这一步功能测试
  • 按照本章节的常见问题的OTG手机需要开启哪些选项，开始设置好所有配置
  • 将OTG设备链接到手机，可以看到手机上有鼠标小圆点，也可能在手机设置-以太网里面看到-EasyClick NCM+HID input，代表手机识别到了OTG

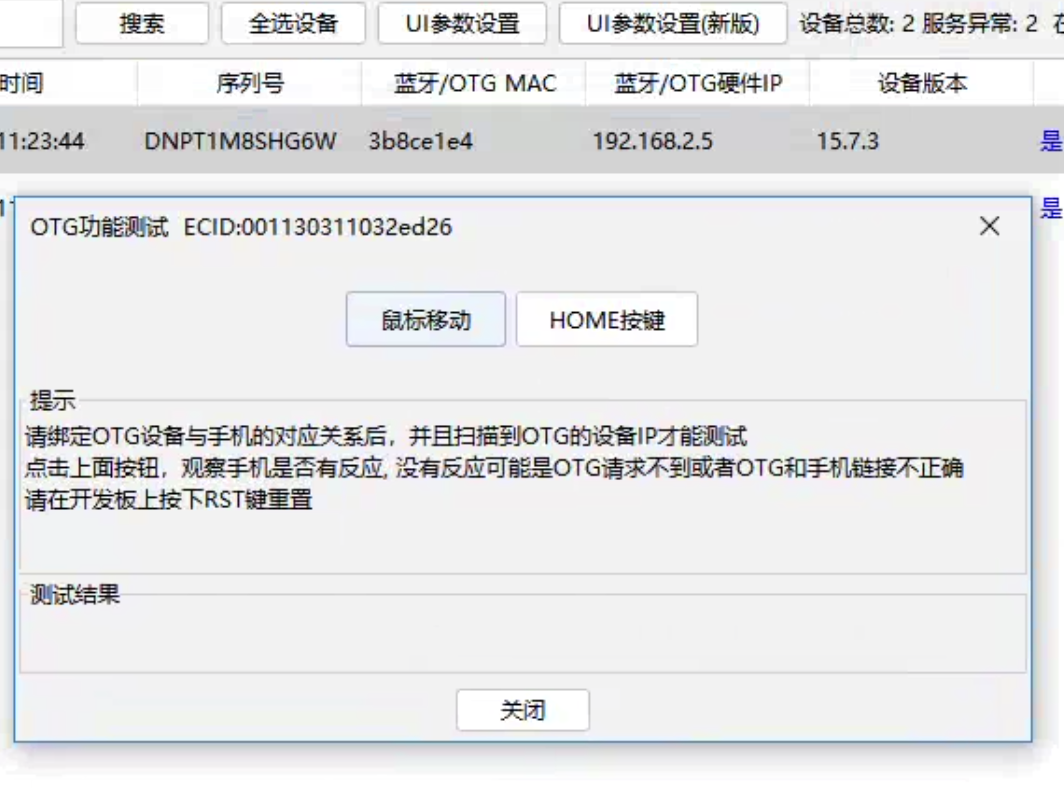

  • 在iOS USB 中控选择一个设备，鼠标右键菜单，选择OTG HID设置-测试OTG
  • 上述都配置完毕，然后点击鼠标移动或者HOME按键，如果观察到手机上面有动作，代表成功

键盘快捷键​

  • 该功能是为了配合手机设置-辅助功能-键盘与键入，全键盘控制中的命令，完成键盘快捷键的使用，同时配置好后在脚本中也可以使用

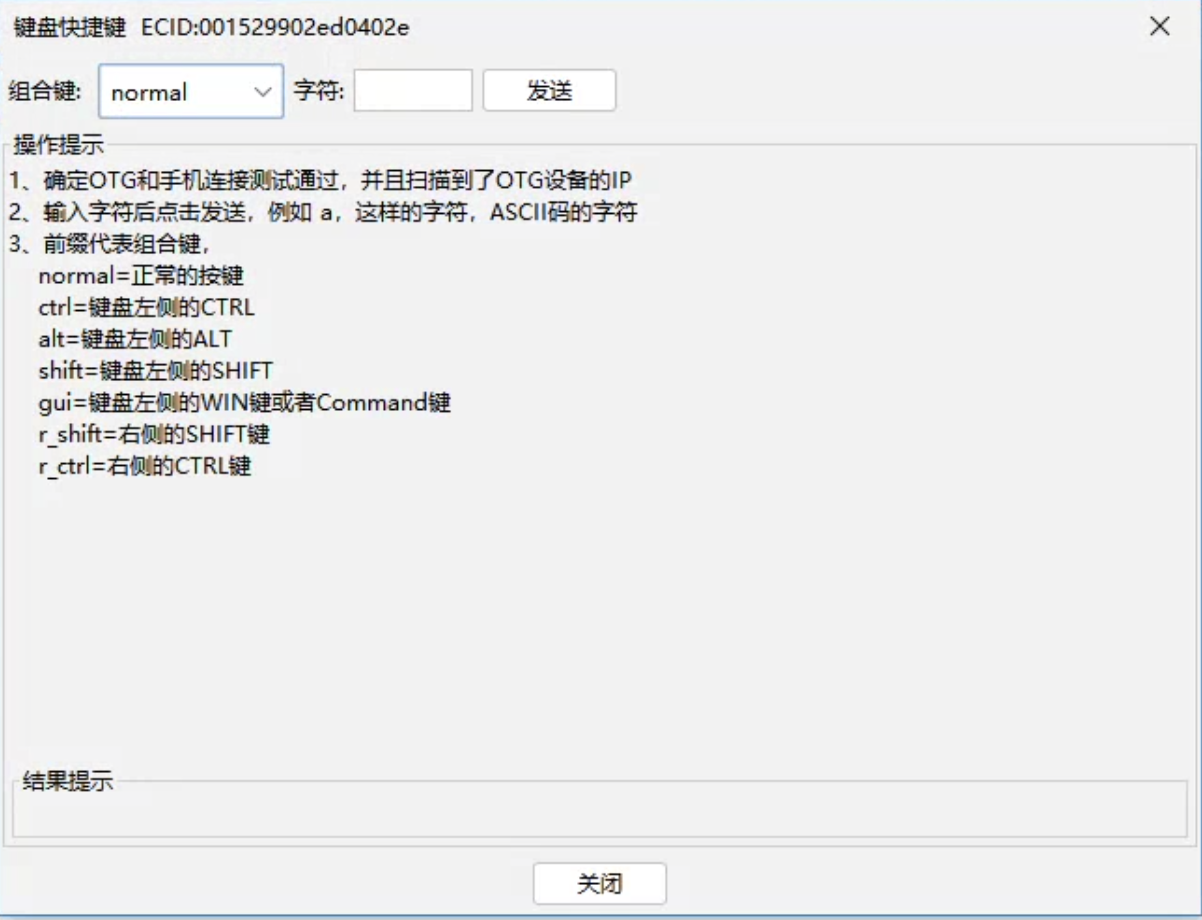

  • 中控右键菜单，蓝牙BLE设置-新增键盘快捷键菜单
  • 案例：
    • 可以打开手机设置-辅助功能-键盘与键入，全键盘控制中的命令，下拉找到 通知中心，点击一下，会有提示键盘快捷键对话框
    • 在中控的键盘快捷键的对话框中，组合键选择gui，字符输入 b，点击发送，可以看到手机上面的 键盘快捷键对话框中的快捷键变化了，点击完成
    • 在中控的键盘快捷键的对话框中，组合键选择gui，字符输入 b，点击发送，手机上即可切换到通知中心
  • 其他的快捷键，以及快捷指令的快捷键都是这样的绑定，同时脚本中也是使用 otgEvent.keyPressChar进行快捷键调用

输入功能​

有代理IPA情况​

  • 如果你有代理IPA，可以自动启动自动化，那就直接使用代理的模式进行输入，例如调用 inputText 函数

自定义输入法​

  • 没有代理ipa，但是有安装EC脱机版本主程序作为输入法的，可以使用imeApi模块，需要先开启imeApi.forwardImeServer转发服务，才能调用其他的imeApi其他函数

没有代理IPA也没有输入法​

  • 到EC官方网盘。文件夹是--- iOS资源-iOS快捷指令助手.zip*下载这个文件，然后解压后双击运行
  • 利用快捷指令进行请求网站接口内容并复制到剪切板，然后在进行粘贴动作
  • 案例
    • 在手机，快捷指令新建一个指令内容如下
    • 解释：
      • 以下的说明都是基于 iOS快捷指令助手 程序的
      • http://192.168.2.26:8696 这个是iOS快捷指令助手所在的电脑地址
      • key=4eb2e1c1，代表手机的唯一标识，这里使用的是MAC地址，也可以使用其他的，目标是区别是哪个手机
      • 设备震动，是为了在后台也能获取到数据，放到剪切板
      • 最后回调suc接口，是为了告诉程序，这个指令执行成功了
    • 快捷指令配置完成后，请到手机设置-辅助功能-键盘与键入-全键盘控制-命令选项，划到最下，找到刚才新建的快捷指令的名称,这里的案例叫获取URL内容，点击一下
    • 在中控，绑定这个指令的快捷键，右键蓝牙BLE设置-新增键盘快捷键输入你自己的快捷，这里输入的组合键是gui,字符是u，点击发送，然后在手机上点击完成
    • 再一次在蓝牙BLE设置-新增键盘快捷键输入刚才的字符和组合键，点击发送，即可在看到快捷指令执行效果
    • 配置稍微麻烦一些，但是完成后可以分享给其他的手机，具体可以自己百度如何分享快捷指令
    • 在脚本代码中如何使用，请看这个链接脚本代码中使用快捷指令进行输入

视频图片功能​

有代理IPA情况​

  • 直接利用代理ipa插入视频图片到手机相册

没有代理IPA​

  • 到EC官方网盘。文件夹是--- iOS资源-iOS快捷指令助手.zip*下载这个文件，然后解压后双击运行
  • 利用快捷指令下载视频到相册
    • 案例：
      • 新建快捷指令参考 没有代理IPA也没有输入法的新建和绑定键盘快捷键，这里给快捷指令的截图

      • 这里测试案例绑定的是 gui+i 快捷键
      • 为什么快捷键指令调用两次获取URL内容，因为第一次返回真实资源的地址URL，第二次获取的资源内容
      • 在脚本代码中如何使用，请看这个链接脚本代码中使用快捷指令进行插入相册

常见问题​

手机开启不了无线调试​

  • 先进入手机设置-通用-传输或还原iPhone，点击还原按钮，选择还原位置与隐私，重新插入电脑进行信任
  • 一定要开启Bonjour服务，保证手机网络和电脑网络在同一个局域网，并且能够ping通，Bonjour服务参考 https://m.i4.cn/article/55710.html
  • 如果在iOS USB中控开启不了远程调试，可以使用爱思助手-功能开关-开启WIFI调试链接 开关

OTG 手机需要开启哪些选项​

  • 设置 -> 辅助功能 -> 触控 -> 辅助触控,打开辅助触控开关
  • 设置 -> 辅助功能 -> 触控 -> 辅助触控，找到 “跟踪灵敏度”：将其拉到最左侧（龟速）
  • 设置 -> 辅助功能 -> 触控 -> 辅助触控 ，打开执行触控手势，打开显示屏幕键盘，如果想要点击有声音，就打开点按声音选项
  • 设置 -> 辅助功能 -> 触控 -> 辅助触控-鼠标键，初始化延迟和最大速度拉倒最左侧，可以开启鼠标键、Option键切换、使用主键盘
  • 通用-触控板与鼠标-跟踪加速度，拉到最左侧
  • 设置-辅助功能-键盘与键入，打开全键盘控制
  • 设置-辅助功能-键盘与键入，进入命令选项，可以自定义键盘的快捷键，以及快捷指令的快捷键

如何配合脚本使用​

  • 在idea图色面板中，使用 无自动化抓图 按钮截图，测试的时候 也使用 实时测试(无自动化) 按钮
  • 脚本使用的时候就用 image.captureFullScreenNoAuto，或者 image.startPreCapScreen 预截图，加快速度
  • 除了节点功能不能使用，OCR、YOLO、图色、模版匹配 等都可以正常使用的

绝对坐标​

  • 起始坐标不对，一般起始坐标都是0,0，如果不对就重启手机即可

中控提示无线串口名称​

  • 重启中控即可
  • 刷入固件后，关闭刷入固件软件，再开启中控防止冲突
