ecloud-api
说明
- 阐述: 本文档主要描述ecloud云控系统的通信协议，包括任务下发流程、数据回传等，对于不使用EC编写脚本，但是想接入ecloud云控的客户，请详细阅 读该文档
- 适用: 本文档适用ecloud 2.0 以上版本
系统任务执行流程
-
该章节描述了ecloud系统如何下发任务，具体如何创建任务请参考ecloud.zip压缩文件中的部署文档说明
-
定义解释：请参见 https://easyclick.gitee.io/docs/#/docs/ecloud2/intro
-
重要说明：设备编号是系统唯一认定设备的标识，需要在手机端和云控端一一对应，ecloud 2.0 以上版本使用的是普通的HTTP协议
-

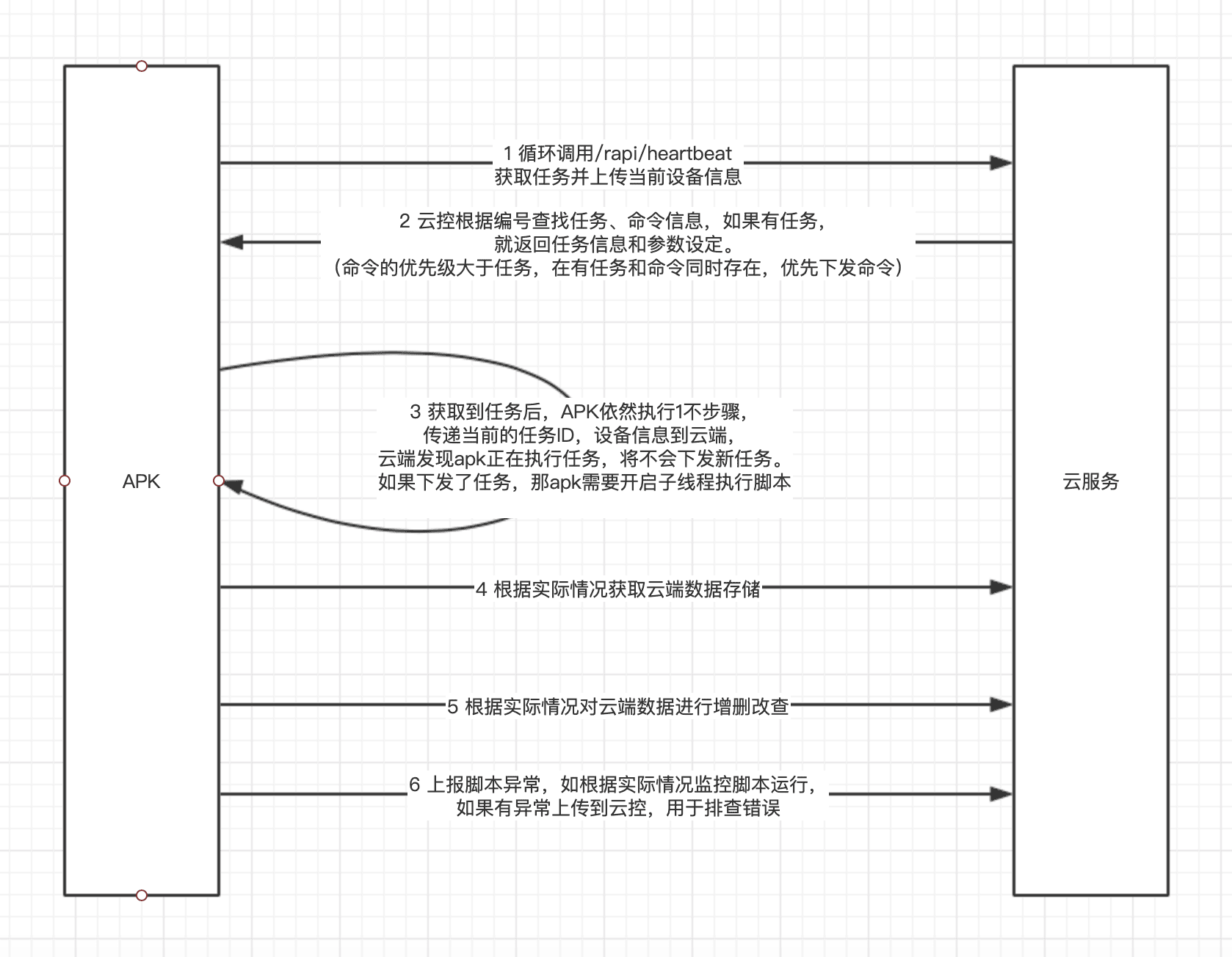

详细流程
详细接口说明
- 通信采用http协议，请求方式为post，数据格式为post json, Java的jsoup请求实例
public static String postJSON(String url, JSONObject jsonObject, int timeout) {
try {
Connection.Response response
= Jsoup.connect(url)
.ignoreHttpErrors(true)
.ignoreContentType(true)
.maxBodySize(100 * 1024 * 1024)
.requestBody(jsonObject.toString())
.header("Content-Type", "application/json;charset=UTF-8")
.timeout(timeout)
.method(Connection.Method.POST)
.execute();
if (response != null) {
String s = response.body();
return s;
}
} catch (IOException e) {
}
return null;
}
注意
1、统一请求接口参数是JSON格式，data节点是实际的请求数据，请对data 的JSON数据进行base64编码后，放到data节点中 例如：
- deviceNo: 设备编号
{
"deviceNo":"001",
"data":"eyJkZXZpY2VObyI6IjAwMSIsImFuZHJvaWRJZCI6IjMzMzY5MzdlNDBmMmE4NDAiLCJicmFuZCI6\nIkhPTk9SIiwibW9kZWwiOiJZQUwtQUw1MCIsIm9zVmVyc2lvbiI6IjEwIiwic2RDYXJkU3BhY2Ui\nOjExODQwNzI5OTA3Miwic2RDYXJkTGVmdFNwYWNlIjozMDIwMjQ0MTcyOCwidG90YWxNZW1vcnki\nOjU5NTAzNDUyMTYsImF2YWlsTWVtb3J5Ijo2NTAyMTEzMjgsImJhdHRlcnkiOjU1LCJiYXR0ZXJ5\nVGVtcCI6MjcsImlzQ2hhcmdpbmciOjEsImJyaWdodG5lc3MiOjY4LCJhcGtWZXJzaW9uIjoiNi45\nLjAiLCJlY1ZlcnNpb24iOiI2LjkuMCIsInJ1bk1vZGUiOiLml6Dpmpznoo0iLCJzZXJ2aWNlT2si\nOjAsImNtZFN1YklkIjoiIiwiYWN0aW9uIjoiaGVhcnRiZWF0In0=\n"
}
data在base64解码后，是真正要提交的JSON数据 2、统一返回参数
- data是返回的参数base64加密的数据，请执行进行base64解密
- code : 0 代表正常，其他均不正常
- msg : 错误消息
{
"code": 0,
"msg": "",
"data":"xxxxxx"
}
3、以下接口将不对请求 和返回进行描述，只对请求实际的data节点包含的字段进行描述
1、心跳任务信息接口
- 该接口传递当前执行的任务信息和消息，也传递设备状态，复用接口模式，传递的数据会在云控系统-监控告警-设备监控中展示出来
- 响应参数有三种情况，1无任务和命令，2 一键命令消息，3 任务消息，具体查看实例
- 接口名称 : http://192.168.0.1:8099/rapi/heartbeat
- 提交方式：POST JSON方式
- 请求参数
- data是实际提交的JSON数据的base64编码
{
"deviceNo":"001",//设备编号
"data":"eyJkZXZpY2VObyI6IjAwMSIsImFuZHJvaWRJZCI6IjMzMzY5MzdlNDBmMmE4NDAiLCJicmFuZCI6\nIkhPTk9SIiwibW9kZWwiOiJZQUwtQUw1MCIsIm9zVmVyc2lvbiI6IjEwIiwic2RDYXJkU3BhY2Ui\nOjExODQwNzI5OTA3Miwic2RDYXJkTGVmdFNwYWNlIjozMDIwMjQ0MTcyOCwidG90YWxNZW1vcnki\nOjU5NTAzNDUyMTYsImF2YWlsTWVtb3J5Ijo2NTAyMTEzMjgsImJhdHRlcnkiOjU1LCJiYXR0ZXJ5\nVGVtcCI6MjcsImlzQ2hhcmdpbmciOjEsImJyaWdodG5lc3MiOjY4LCJhcGtWZXJzaW9uIjoiNi45\nLjAiLCJlY1ZlcnNpb24iOiI2LjkuMCIsInJ1bk1vZGUiOiLml6Dpmpznoo0iLCJzZXJ2aWNlT2si\nOjAsImNtZFN1YklkIjoiIiwiYWN0aW9uIjoiaGVhcnRiZWF0In0=\n"
}
- data对应的JSON字段定义
{
"apkVersion": "5.12.0", // 打包后的APK版本，非EC APK接入的可忽略
"ecVersion": "5.12.0", //EC源版本，非EC APK接入的可 忽略
"imei": "123333",//手机的IMEI号，可以为空
"deviceNo": "001",//手机的设备编号，不能为空
"androidId": "9283223",//手机的androidid，可以为空
"brand": "HUWEI",//手机品牌，可以为空
"model": "A69",//手机的机型，可以为空
"osVersion": "6.1",//手机的版本号，可以为空
"sdCardSpace": 10240000,//手机的存储卡总空间，可以为0
"sdCardLeftSpace": 1024000,//手机的剩余存储卡空间，可以为0
"availMemory": 102400000,//可用内存，可以为0
"totalMemory": 1024000000,//总内存，可以为0
"battery": 90,//当前电量，可以为0，最好传递，方便监控告警
"batteryTemp": 30,//当前电池温度，可以为0，最好传递，方便监控告警
"isCharging": 1,//是否在充电，1是 0否
"brightness": 100,//屏幕亮度，可以为0
"runMode": "无障碍",//运行模式，代理或者无障碍，非EC APK接入可忽略
"serviceOk": 1,// 自动化服务是否正常，1是 0否，非EC APK接入可忽略
"action": "heartbeat",//请求类型，固定为heartbeat
"taskId": "123",//当前正在执行的任务ID，如果当前正在执行任务为必传，防止多次下发任务
"taskName": "测试任务",//当前正在执行任务的名称
"cmdSubId": "",//当前执行一键命令的ID，如果正在执行命令，这个值为必传
"msg":"正在打开APP",//消息，会在云控-设备监控中看到该消息
"createTimestamp":1509273923//当前时间，毫秒级别
}
- 响应参数（无任务返回）
{
"action": "resp"
}
- 响应参数（一键命令返回）
{
"action": "where", // 任务响应,值为 where：查找设备，
//inst：安装apk，rebphone：重启手机
//stsc：停止脚本，shellcmd：执行shell命令
//stsc2: 停止脚本
"cmdSubId": "", //命令的ID
"content": "下载地址或者shell命令" //当action=inst,这个是apk下载地址
//当action=shellcmd时，这个值是命令字符串
}
- 响应参数（任务返回）
{
"action": "task", //任务类型的返回
"taskId": "123", //云端主任务ID
"taskName": "测试任务", //云端主任务名称
"scriptId": "123", //脚本的云端ID
"scriptName": "测试脚本", //脚本名称
"scriptUrl": "http://192.168.0.3:8099/profile/a.js", //脚本的下载地址
"scriptVersion": "1.0", //脚本的版本号
"scriptMd5": "xxxxx", //脚本文件的MD5，用于校验比较文件下载结果
"valueJson": { //任务的参数设定，云控后台的任务-参数设定功能保存的数据
"x1": "1",
"x2": "1111",
"x3": "3xd",
"x4": "1",
"aaa": "1",
"bb": ""
}
}
2、获取存储数据接口
-
说明：该接口是为了获取云控端存储的数据
-
提交方式：POST JSON方式
-
data对应的JSON字段定义
{
"deviceNo":"001",//当前设备编号
"groupName":"数据组1",// 数据组名称
"dataName":"123455"//数据的唯一标识
}
- 响应参数
[ //记录列表
{
"id": "1", //数据id
"name": "xxx", //数据的名称
"content": "xxx" //数据内容
}
]
3、上报数据存储接口
- 说明：该接口是为了上传要存储的数据
- 接口名称: http://192.168.0.1:8099/rapi/addData
- 提交方式：POST JSON方式
- 请求参数:
{
"dataKey":"13",//存储数据的唯一标示
"groupName":"数据组1",// 数据的组名，如果云端没有这个组，会自动创建
"content":"ddd"//数据内容
}
- 响应参数
{
"result": 1//大于0代表正常，其他代表不正常
}
4、更新数据存储接口
- 说明：该接口是为了更新存储的数据
- 接口名称: http://192.168.0.1:8099/rapi/updateData
- 提交方式：POST JSON方式
- 请求参数:
{
"dataKey":"13",//存储数据的唯一标示
"groupName":"数据组1",// 数据的组名
"content":"ddd"//数据内容
}
- 响应参数
{
"result": 1//大于0代表正常，其他代表不正常
}
5、删除数据存储接口
- 说明：该接口是为了删除存储的数据
- 接口名称: http://192.168.0.1:8099/rapi/removeData
- 提交方式：POST JSON方式
- 请求参数:
{
"dataKey":"13",//存储数据的唯一标示
"groupName":"数据组1"// 数据的组名
}
- 响应参数
{
"result": 1//大于0代表正常，其他代表不正常
}
6、追加一条数据接口
- 说明：该接口是为了追加存储的数据
- 接口名称: http://192.168.0.1:8099/rapi/appendOneLineData
- 提交方式：POST JSON方式
- 请求参数:
{
"dataKey":"13",//存储数据的唯一标示
"groupName":"数据组1",// 数据的组名
"content":"ddd"//数据内容
}
- 响应参数
{
"result": 1//大于0代表正常，其他代表不正常
}
6、删除一条数据接口
- 说明：该接口是为了删除一条存储的数据
- 接口名称: http://192.168.0.1:8099/rapi/removeOneLineData
- 提交方式：POST JSON方式
- 请求参数:
{
"dataKey":"13",//存储数据的唯一标示
"groupName":"数据组1",// 数据的组名
"content":"ddd"//数据内容
}
- 响应参数
{
"result": 1//大于0代表正常，其他代表不正常
}
6、上报脚本异常接口
- 说明：该接口是为了上传脚本出现异常问题，方便排错，异常日志会在云控数据报表-异常日志中展现
- 接口名称: http://192.168.0.1:8099/rapi/reportExc
- 提交方式：POST JSON方式
- 请求参数:
{
"deviceNo":"001",//设备编号
"scriptName":"测试1",//脚本名称
"content":"脚本异常内容",//脚本异常内容
"apkVersion":"1.2",//APK的版本
"scriptVersion":"1.0"//脚本版本
}
- 响应参数
{
}
7、上报命令执行日志接口
- 说明：该接口是为了上传云控一键命令下发的命令到设备，设备执行的步骤和结果数据，数据会在云控一键命令-明细中展示
- 接口名称: http://192.168.0.1:8099/rapi/httpCmdLog
- 提交方式：POST JSON方式
- 请求参数:
{
"deviceNo":"001",//设备编号
"cmdSubId":"123",//命令的子编号
"msg":"执行成功",//消息
"createTimestamp":1509273923//当前时间，毫秒级别
}
- 响应参数
{
}
